Tillståndstabell och graf:
jag behöver hjälp med denna uppgift:
alltså det är digital elektronik:
vi ska fylla i tillståndstabell för en räknare för att kunna rita tillståndsdiagram, att fylla på tillståndstabell det kan jag, men det enda som jag kunde inte klara mig på är att fylla på kombinationer, dvs vi kan kalla de för T1, T2.....T8, DE HÄR KAN JAG inte. Jag menar inte de binära tal som ska fyllas på innan CP och efter CP, som sagt det kan jag.
VILL veta kombinationer för att kunna rita diagrammet.
Det är svårt att förstå denna uppgift.
Kan du visa hur du börjar skissa din tillståndstabell.
Det gör ingen om tabellen delvis är tom.
CP: Clock Pulse, ingång till räknaren
T1, T2,....T8: Utgångarna på räknaren?
Man säger att en räknare brukar vara flank-triggad. Räknaren ändrar tillstånd (räknar pulser), när ingången (CP) ändrar sig från noll till ett eller från ett till noll.
För varje flank hos CP på räknaren, ser man hur (jag gissar) utgångarna i detta fall ändra sig binärt:
0000 0000
0000 0001
0000 0010
0000 0011
osv.
1111 1111
0000 0000
osv.
Affe Jkpg skrev :Man säger att en räknare brukar vara flank-triggad. Räknaren ändrar tillstånd (räknar pulser), när ingången (CP) ändrar sig från noll till ett eller från ett till noll.
För varje flank hos CP på räknaren, ser man hur (jag gissar) utgångarna i detta fall ändra sig binärt:
0000 0000
0000 0001
0000 0010
0000 0011
osv.
1111 1111
0000 0000
osv.

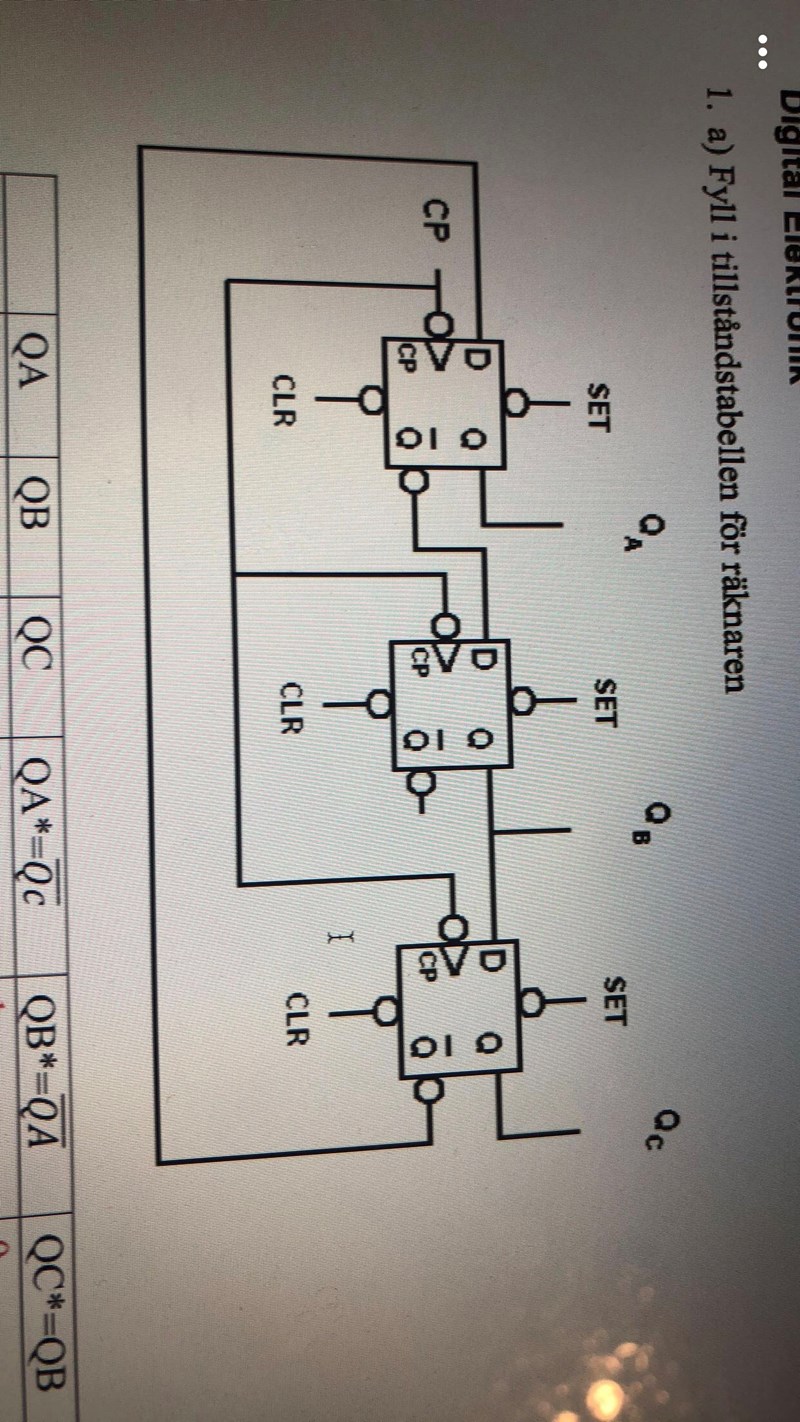

här är det uppgiften; frågan är hur ska vi ska skriva t1,t2.... t8: i vilken ordning vi ska börja, före CP OCH RFTER CP?
Dom tre D-vipporna har CP ritad så att vippan är negativt flank-triggad
Fundera på följande:
T1: 111 000
T2:
T3:
T4:
osv.
T8:
Vid klockpuls:
Jag skriver utgångarna nedan i denna ordning:
Jag antar ett utgångläge T1 (initiering):
T1: 111 000
T2: 100 011
Nu visar du åtminstone ett försök med T3
