Théveninekvivalens

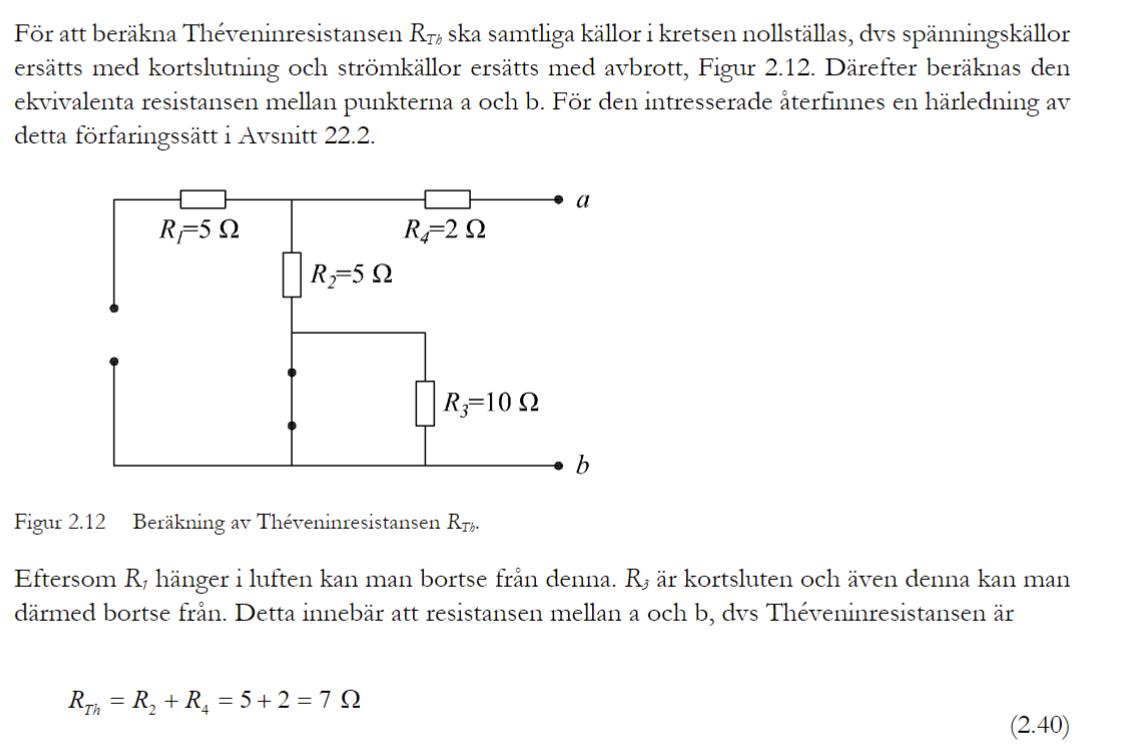

Hej! På detta exemplet i boken hänger jag ej med på varför R3 är kortsluten men inte R2 blir det? Jag tycker att strömmen har samma vägar att välja på för att komma till b från båda resistanserna. Det är alltså det nedersta stycket jag ej hänger med på.

Om man ritar om kretsen på nedanstående sätt så kanske det är lättare att inse att om man kopplar bort resistansen R₃ så minskar den ström som spänningskällan levererar, men i övrigt ändras inga spänningar eller andra strömmar i kretsen i övrigt.. Med liknande resonemang kan man också kortsluta resistansen R₁ eftersom ideala strömkällor ger konstant ström oberoende av effektuttaget.

Okej, tack för förklaringen!
