Theveninekvalent AC

Hej

Jag har löst den här uppgiften men får inte till den

och undrade om någon kunde kolla vad jag har gjort för fel ?

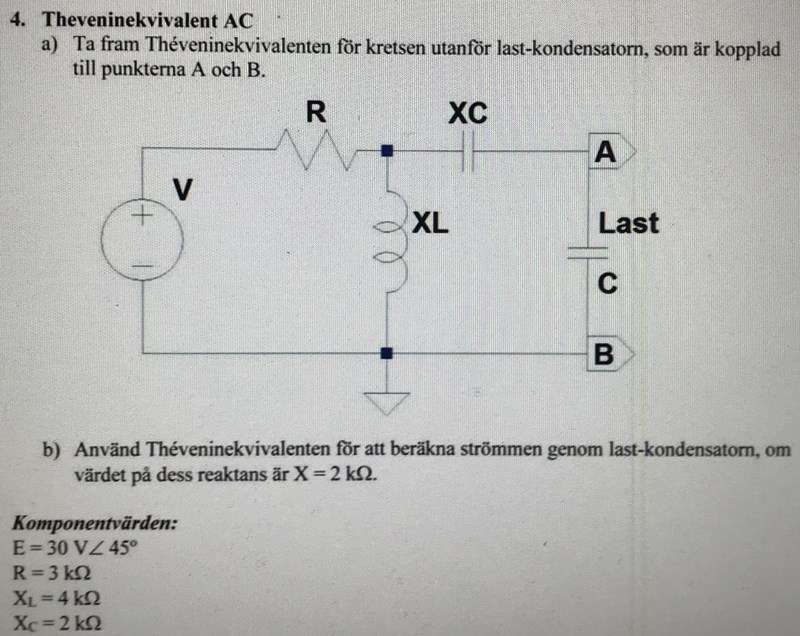

Här är uppgiften

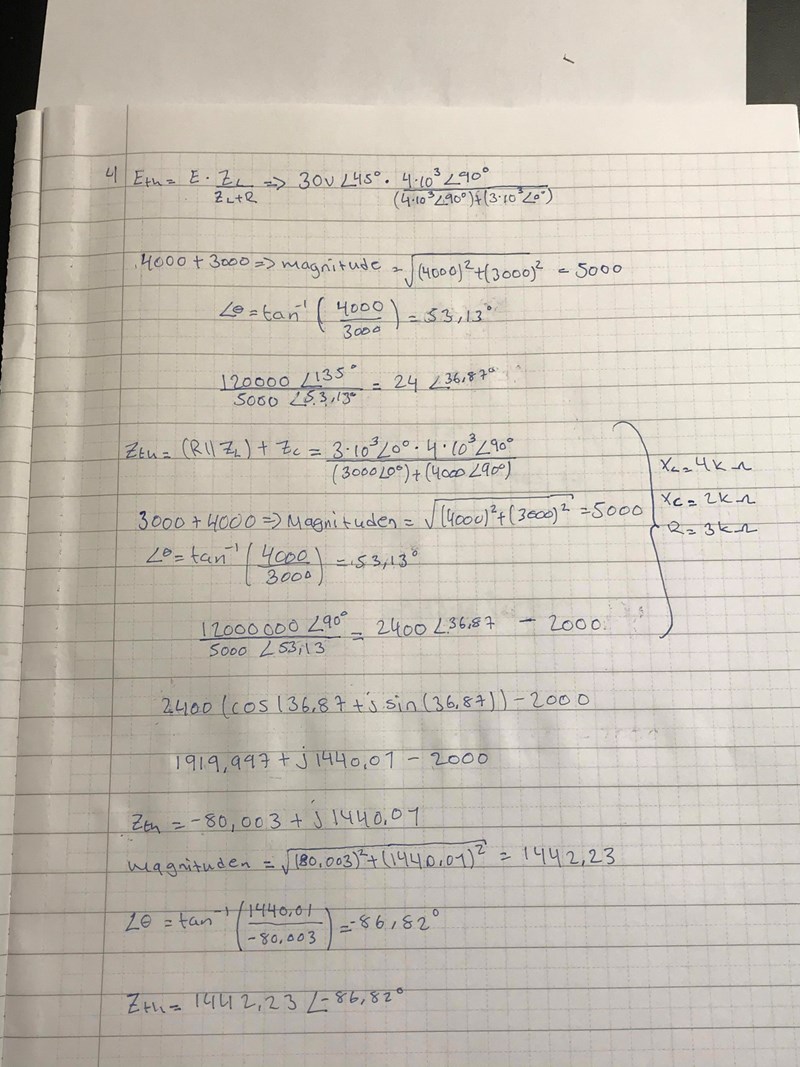

här är min lösning

JohanF 5226 – Moderator
Postad: 5 okt 2020 20:35

Jag hängde upp mig på när du beräknar Zth och drar ifrån 2000 (jag antar att det är XC?), men borde inte XC=2000-90°=-j2000?

JohanF 5226 – Moderator
Postad: 5 okt 2020 20:41

Du verkar göra samma sak med lastimpedansen, som också är rent kapacitiv, och då fasvriden -90 grader.

Jag tycker det borde vara Xlast=2000-90°=-j2000

iqish 233
Postad: 6 okt 2020 09:34

Men jag drag ju bort -2000,

Eller har jag tänkt fel ?

JohanF 5226 – Moderator
Postad: 6 okt 2020 10:18

Du tänker fel angående XC och Xlast.

En resistiv last fasvrider inte alls, R=3k0°=+3k {enligt jω-metoden}

Den räknar du på rätt sätt i din redovisning.

En induktiv last fasvrider 90 grader (dvs spänning före ström. Strömmen "försenas" eftersom spolen vill försöka hålla flödet konstant i spolen), XL=4k90°=j4k {enligt jω-metoden}

Den räknar du på rätt sätt i din redovisning.

En kapacitiv last fasvrider-90 grader (dvs ström före spänning. Du måste ladda upp kondensatorn med en ström av laddning, innan det kan skapas en spänning över den), XC=Xlast=2k-90°=-j2k {enligt jω-metoden}

Den räknar du på fel sätt i din redovisning. Du hanterar den som en last som fasvrider 180 grader, dvs 2k180°=-2k {enligt jω-metoden}. Det skulle innebära en "negativ resistans", och någon sådan typ av resistor finns inte.

iqish 233
Postad: 6 okt 2020 10:40

förstår verkligen inte vad du menar, skulle du kunna visa vad du menar ?

JohanF 5226 – Moderator
Postad: 6 okt 2020 10:52 Redigerad: 6 okt 2020 10:53

Glöm (för tillfället) bort mitt försök till förklaring varför resistiv, induktiv och kapacitiv last beter sig på olika sätt, det var dumt av mig att komplicera saker mer än nödvändigt.

Min fråga till dig är:

- Du har lärt dig att R skrivs R0°, och du använder det korrekt i dina beräkningar.

- Du har lärt dig att XL skrivs XL∠90°, och du använder det korrekt i dina beräkningar.

- Varför tycker du att du ska "dra bort" XC? Istället för att skriva XC som XC-90°?





iqish 233
Postad: 6 okt 2020 11:15

Det är väl det jag gjorde -2000 glömde bara j framför

JohanF 5226 – Moderator
Postad: 6 okt 2020 11:25

OK, bra!

Men att du glömde j:et får i det här fallet samma konsekvens som att göra fel, eftersom du forsatte räkna som om j:et inte fanns där. Du får sannolikt ett helt annat resultat om du subtraherar den imaginära komponenten med den andra imaginära komponenten.

Sätt dit j:et och räkna igen, så får vi se om du får ett resultat som stämmer bättre med facit.

iqish 233
Postad: 6 okt 2020 12:08

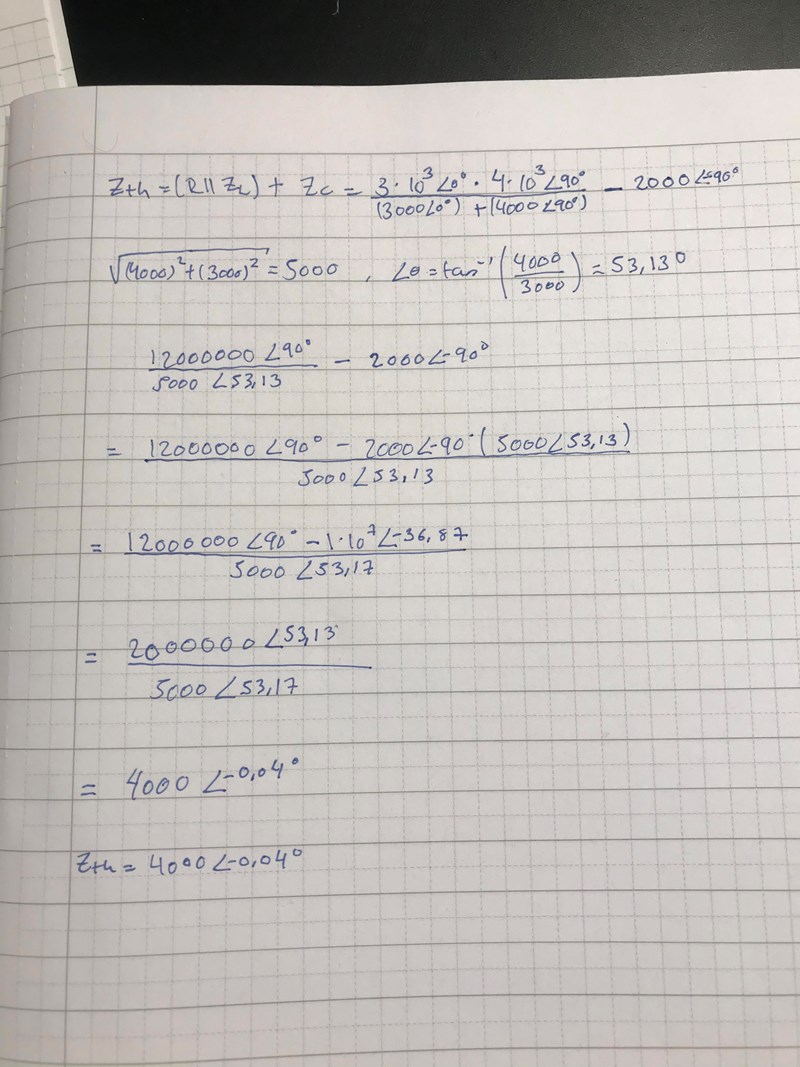

Har jag räknar rätt nu ?

JohanF 5226 – Moderator
Postad: 6 okt 2020 12:13

Jag vet inte. Jag stannade vid vad jag tyckte vara det uppenbara felet förut. Finns det ett facit? Jag får kolla på det litet senare.

JohanF 5226 – Moderator
Postad: 6 okt 2020 12:26

Nä, du kan inte addera vinklarna som du gör i täljaren. Är det inte enklast om du gör som förra gången att du räknar ut realdel och imaginärdel med cos och sin, först. Och sedan subtraherar den imaginära kapacitiva lasten. Och sedan återomvandlar till magnitud fasvinkel med arctan?

iqish 233
Postad: 6 okt 2020 13:26

Fick till det nu

JohanF 5226 – Moderator
Postad: 6 okt 2020 13:28

Kanon!
