Teknisk balkteori hållf

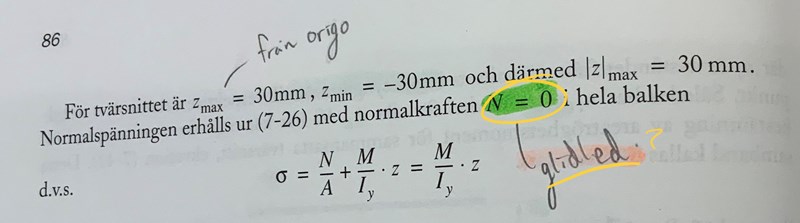

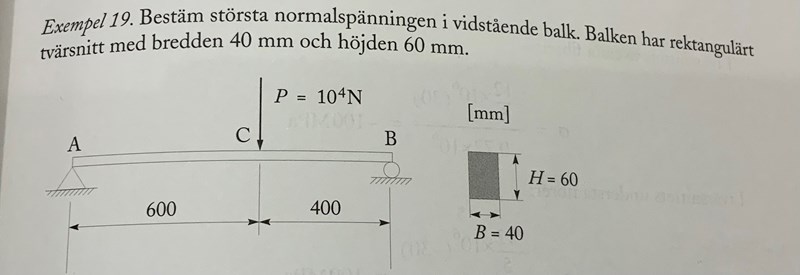

Hmm, jag tolkar det som att vi räknar ut N genom att snitta och ställa upp jämnvikt och om N = 0 sker ren böjning. I detta fall finns ingen last som ger någon kraft i horisontell led så normalkraften blir då noll.

Helt rätt. Högersidan kan inte uppta någon horisontell kraft och därmed uppstår ingen normalkraft i balken.

Ebola skrev:

Helt rätt. Högersidan kan inte uppta någon horisontell kraft och därmed uppstår ingen normalkraft i balken.

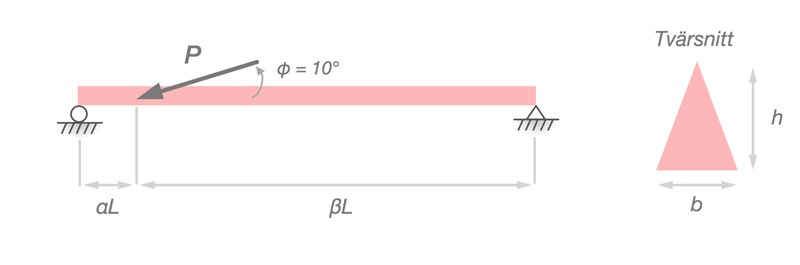

Tack! Visst kan dock i detta fall här nere ha normalkraft på högersidan av kraften P och vänster sidan har N = 0 då den kan glida?

Helt rätt igen. Allt detta kan motiveras genom enkel snittning.

Ren böjning är då normalspänningen i ett snitt ges av:

$\sigma\left(x,z\right) = \dfrac{M(x) z}{I_z}$

Om du har en normalkraft tillkommer en term $\dfrac{N(x)}{A}$.
