Koppling

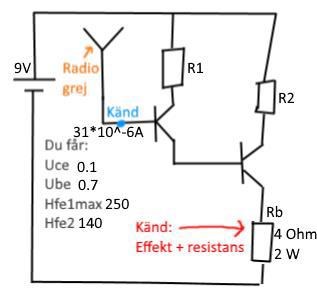

Frågan: R2 måste ha effekten 0,25 W hur ska du ändra på värden på kopplings schema för att uppnå det här? Du får ändra på spännings källan, R1 och R2 men Rb är konstant även den som är "känd" också.

Jag gjorde på följande

$I_{e 2} = \sqrt{\frac{p_{b}}{R_{b}}} \approx 0, 71 A O c h a t t U_{b} \approx 2, 8 V V i v e t a t t I_{c 2} \approx I_{e 2}$

Jag säger att min spänningskälla är $U$ och med potential vandring får jag.

$U - U_{R 1} = 3, 6 U - U_{R 2} = 2, 9$

Jag vet också $U_{R 2} = \frac{P}{I_{c 2}} \approx 0, 35$ då får jag att $U = 3, 25$ men då blir $U_{R 1}$ negativ. Hur skall man göra??

Eller ska man 0,35+3,6= 3,95 V? För att det också ska gälla för $U_{R 1}$ ?

Du skriver att:

$I_{c 2} \approx I_{e 2} D å f å r m a n P_{R 2} = R_{2} I_{e 2}^{2} = \frac{R_{2}}{2} = \frac{1}{4} \Rightarrow R_{2} = \frac{1}{2}$

Försöker du med R1 sedan?

Tror du kan vissa den också? Jag har inga papper och penna. Men gör jag rätt att räkna fram U=3,25?

Då vet vi 0,5*0,71= 0,36V? Som ligger över Ur

$9 = (R 1 * \frac{I_{e 2}}{H f e 2}) + U c e + U b e + (I_{e 2} * R b)$

Kan vi få se frågan i original?
