Superposition parallellkoppling
Hej,
Nu går det inte mer, har suttit uppe varje kväll sent och försökt. Nu behöver jag hjälp!
Här kommer jag nära svaret 0,97A men inte tillräckligt för att jag är nöjd.
Jag har svårt att räkna på strömkällan när båda spänningskällorna är kortslutna, all hjälp uppskattas!
Samma problem på strömkällan (4A). Hur räknar jag på strömdelningen!?
Jenson90 skrev:Hej,
Nu går det inte mer, har suttit uppe varje kväll sent och försökt. Nu behöver jag hjälp!Här kommer jag nära svaret 0,97A men inte tillräckligt för att jag är nöjd.
Jag har svårt att räkna på strömkällan när båda spänningskällorna är kortslutna, all hjälp uppskattas!
Samma problem på strömkällan (4A). Hur räknar jag på strömdelningen!?
Jag har löst upg.8 och upg.9 när jag räknar med strömkällan:

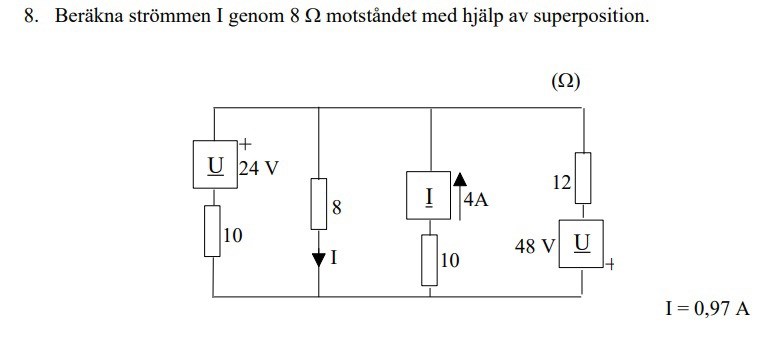

Upg.8
I = 4A * 10/(8+10) * 12/(12+10//8) = 1.62A

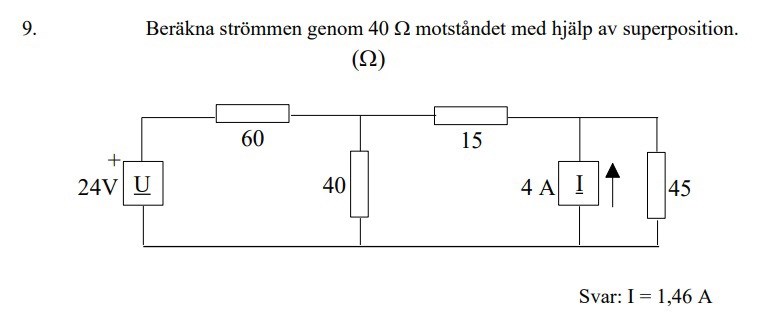

Upg.9
I = 4A * 60/(40+60) * 45/(15+45+60//40) = 1.29A
Jag jobbade med att bryta ner kretsarna till enklare kretsar och på så sätt såg jag strömdelningarna tydligare.
Problemet har varit när det är en strömdelning och sedan en gren med en strömdelning till.
Hej
Behöver du mer hjälp med denna?
