Sulfatjonens strukturformel

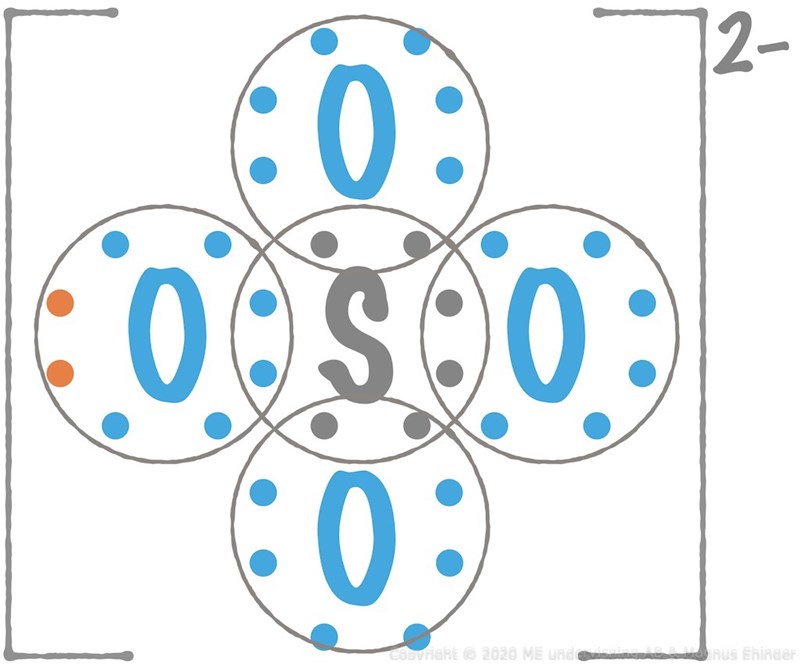

Jag har lärt mig att i sulfatjonen så binds svavelatomen med en enkelbindning till vardera syreatom, se bild på elektronformeln;
Men när jag sökte upp strukturformeln för sulfatjonen fick jag fram denna bild;
Här står det väl att det är en dubbelbindning mellan svavelatomen och två av syreatomerna? Vad är rätt, är det bara fyra enkelbindningar i sulfatjonen eller har den dubbelbindningar? Och vad menas med de andra tecknen mellan svavelatomen och de två andra syreatomerna?
Tack på förhand
Det är olika resonansstrukturer, dvs sanningen ligger någonstans mittemellan dina bilder.
Och vad menas med de andra tecknen mellan svavelatomen och de två andra syreatomerna?
Streckad linje betyder att bindningen ligger bakom planet. Tjock linje innebär att den ligger framför planet. Det är alltså ett sätt att försöka rita ämnet i 3D.
