Strukturmekanik - Beräkna klass och momentkapacitet
Jag försöker lösa en ganska "elementär" uppgift men jag har nyligen påbörjat kursen och har en del frågor.
Givet: T140, S275. Bestäm tvärsnittsklass och momentkapacitet.
1) Jag har ingen aning vad T140 betyder, jag hoppades att detta var en typ av balk så jag kunde hitta konstanter men i min formelsamling hittar jag inget sådant. Så jag vet inte vad denna beteckning betyder.
Bortsett från detta kan jag hitta vilket tvärsnittsklass. Jag är dock inte helt säker på om är slankhet men enligt nån källa verkar det vara så.

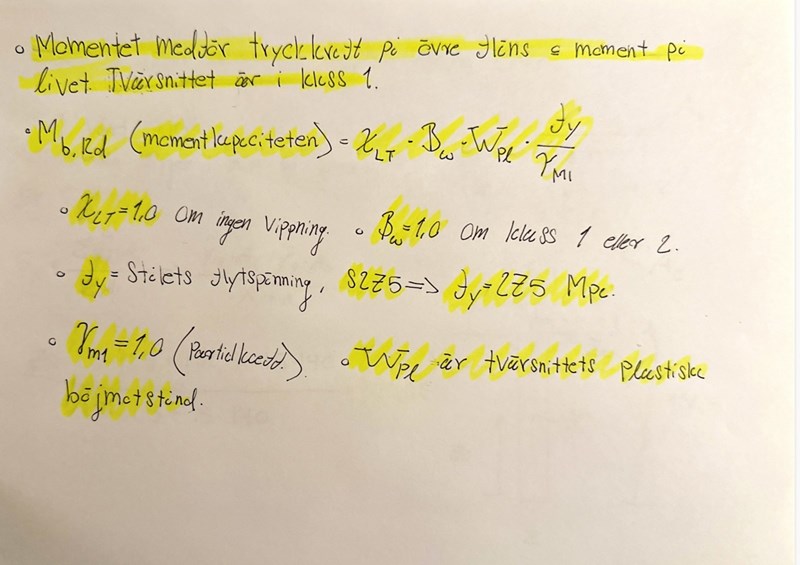

Utifrån ekvationen har jag formulerat vad alla symboler betyder. Det mesta är 1,0 så inga problem där.

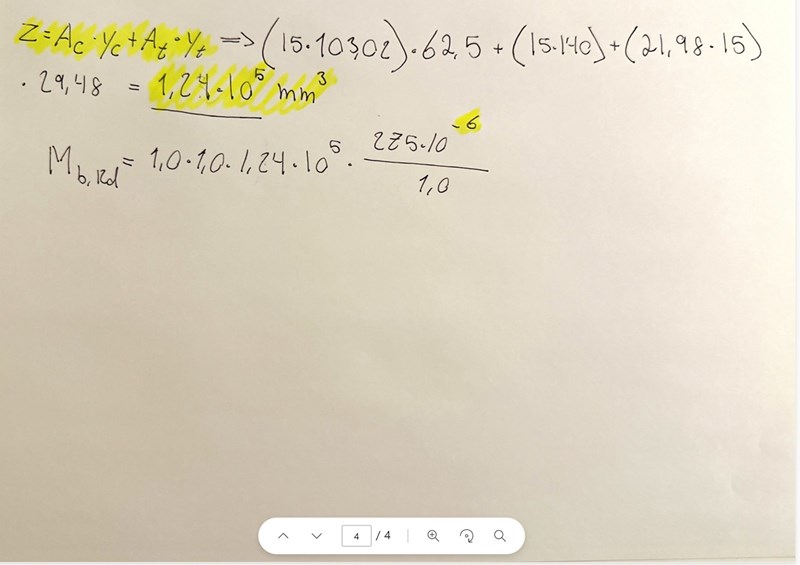

För många balkar, exempelvis HEM-balkar finns det i tabellform tvärsnittets plastiska böjmotstånd. Problemet är att jag inte hittar detta i denna balk så utifrån ekvationen som jag har skrivit försökte jag lösa ut den.

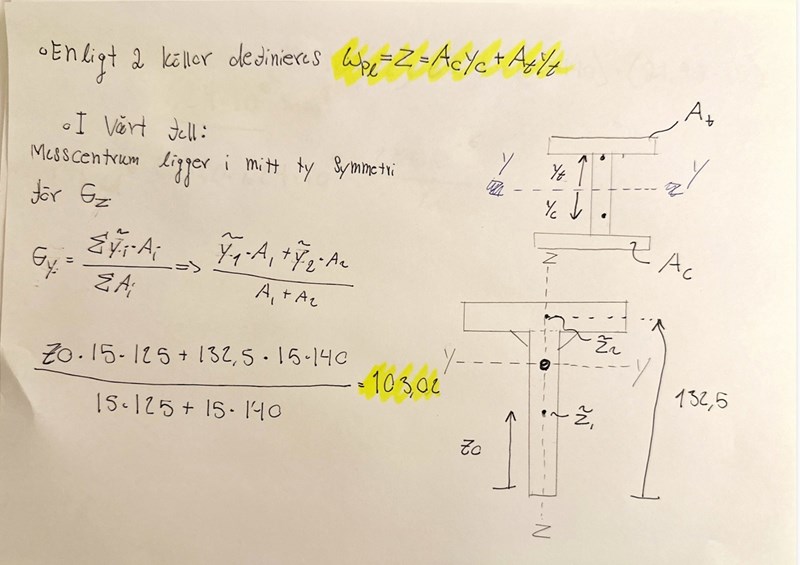

Min värde är fel med några decimaller och jag vet ej om jag gör korrekt eller inte. Jag baserar mina beräkningar på:
Dock vet jag ej om yc borde vara en negativ riktning eftersom det är negativ riktning.
Ber om ursäkt för de krångliga frågorna men jag är mycket osäker i denna kurs än så länge.
Hej, jag läser inte denna kurs och kan ingenting om ämnet, men T140 verkar betyda T-balk med mått 140x140.
Dimensionen ska inte vara negativ, det statiska momentet undre delen av balken bidrar med har redan tecken inbakat.
Läs mer här:
Jag har inte studerat vad du gjort i detalj men du har utgått från vad som ser ut som en korrekt uppställning. Viktigt bara att veta parametrarna representerar.
Det är areor hos snittet över och under neutrallagret samt hävarmar till respektive areacentrum.
En uträkning som får fram korrekt svar för en T-balk med 140x140 mm kan du se här:
Finns inte plastiskt böjmotstånd för profilen i eran formelsamling?
