Strömmens riktning i spole
Hej!

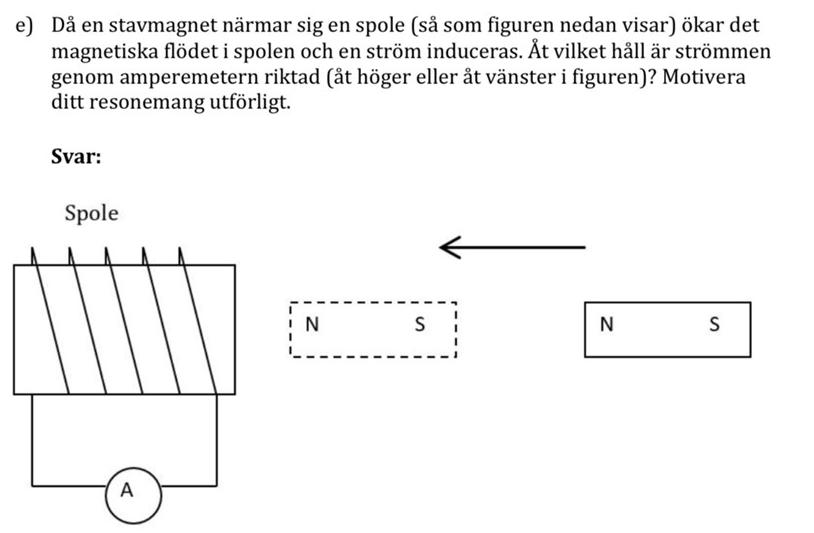

Den här frågan har varit uppe tidigare men lyckas inte lista ut svaret och har rört till det lite. Har någon möjlighet att hjälpa mig? Frågan är följande:
Jag tänker såhär:
När man för magneten mot spolen så kommer magnetfältet i spolen öka åt vänster. Lenz lag säger att om en spänning induceras kommer spänningen ge upphov till en inducerad ström med riktning så att orsaken till strömmens uppkomst motverkas. Då tänker jag att spolen kommer skapa ett magnetfält riktat åt höger för att motarbeta detta? Spolen vill repellera magnetfältet från magneten? Om spolen vill repellera magnetfältet från magneten, kommer då den högra änden av spolen vara nordpolen eftersom att två likadana poler repellerar varandra?
Om jag förstår rätt så ger tummen vad som är nordpolen på spolen och fingrarna ger riktningen för strömmen? Om jag då håller högerhanden med handflatan uppåt och så att tummen är riktad åt höger (så nordpolen blir åt höger) och sen kupar fingrarna så ser det ut som att strömmen går åt höger.
Kan någon vägleda mig om jag tänker helt fel? Vill gärna förstå detta.
Tack på förhand!
Ditt resonemang är helt rätt, nu gäller bara att få rätt på strömmens riktning genom amperemetern.
Rita ut strömmens riktning på spolens lindningar och fortsätt att rita "strömmpilar" på ledningen fram till amperemetern.
ThomasN skrev:Ditt resonemang är helt rätt, nu gäller bara att få rätt på strömmens riktning genom amperemetern.
Rita ut strömmens riktning på spolens lindningar och fortsätt att rita "strömmpilar" på ledningen fram till amperemetern.
Tack för svaret! Vilken ände ska jag börja i dock? Det är nog här jag rör till det. Ska man alltid börja där spolen är lindad "ovanpå" som den är på höger ände av spolen eller ska man börja på andra änden?
När du håller runt spolen med tummen i fältets riktning så visar de övriga kupade fingrarna strömriktningen. Tänk att fingrarna är ledarens varv runt spolen.
Längst ner på den här sidan finns bra bilder för de två "handgreppen".
http://mattefysik.se/fysik2.kap5.html
Programmeraren skrev:När du håller runt spolen med tummen i fältets riktning så visar de övriga kupade fingrarna strömriktningen. Tänk att fingrarna är ledarens varv runt spolen.
Längst ner på den här sidan finns bra bilder för de två "handgreppen".
http://mattefysik.se/fysik2.kap5.html

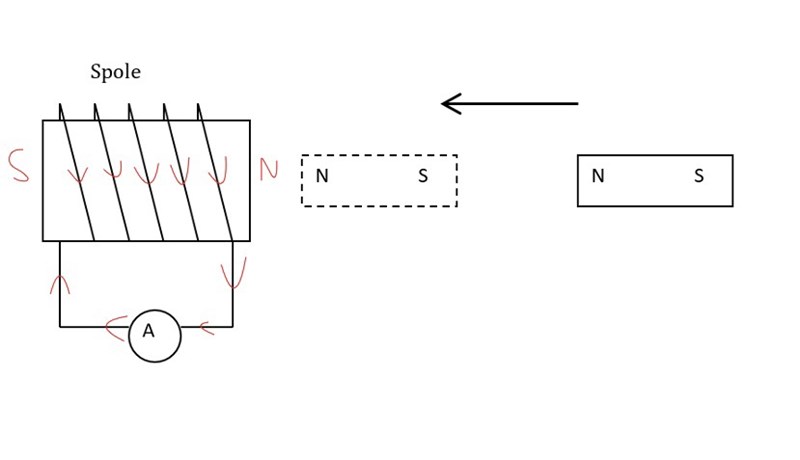

Tänker jag rätt så som jag har ritat här nedan på bilden? Om det stämmer så blir det att strömmen går åt vänster genom ampere-metern:
Stämmer det dock att nordpolen på spolen blir så som jag har ritat?

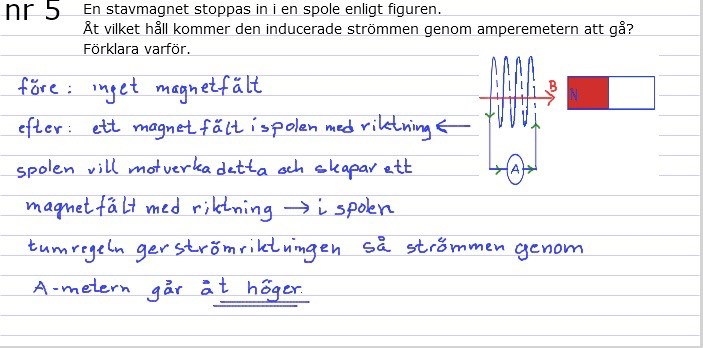

Jag blir dock lite förvirrad eftersom jag hittade en övningsuppgift på en hemsida (av en fysiklärare) som ser ut såhär:
På bilden tycker jag det ser ut att vara samma precis som i denna uppgiften. Men där står det i svaret att strömmen går åt höger genom ampere-metern. Vad är skillnaden?
Om du tittar noga på spolen i denna bilden så ser man att den är lindad åt andra hållet. Ledningen på högersidan som går till amperemetern kommer från baksidan på spolen och tvärtom på vänstersidan.
ThomasN skrev:
Om du tittar noga på spolen i denna bilden så ser man att den är lindad åt andra hållet. Ledningen på högersidan som går till amperemetern kommer från baksidan på spolen och tvärtom på vänstersidan.
Jaha! Har jag gjort rätt i ritningen jag gjorde?
Jadå, den ser bra ut.
ThomasN skrev:
Jadå, den ser bra ut.
Tack så mycket!
