Strömmen riktning - Magnetfält
Hej!
Jag undrar hur jag ska lösa följande uppgift och hur jag använder högerhandsregeln?
Två kompasser läggs på varsin sida av en strömförande ledare och ställer in sig enligt figur (se bild). Kompassernas röda sidor är nordpoler. Vilken riktning har strömmen i ledaren? Motivera kort!
Jag vet att fältet går i nordpolens riktning... hur ska jag göra här?
Fältet går i nordpolens riktning, dvs uppåt till höger om ledaren och neråt till vänster. Med andra ord så snurrar magnetfältet moturs runt ledaren. Vad innebär det för strömriktningen?
Jag förstår inte riktigt, magnetfältet går från nordpolen och delar upp sig, vänster och höger...?
Magnetfältet går runt ledaren, i detta fall moturs. Det är ledaren som skapar det magnetfält som påverkar kompasserna.
Kompasserna är en indikation på hur magnetfältet är riktat där kompassen är. Om du skulle placera en kompass rakt ovanför ledaren skulle den peka med norr åt vänster.

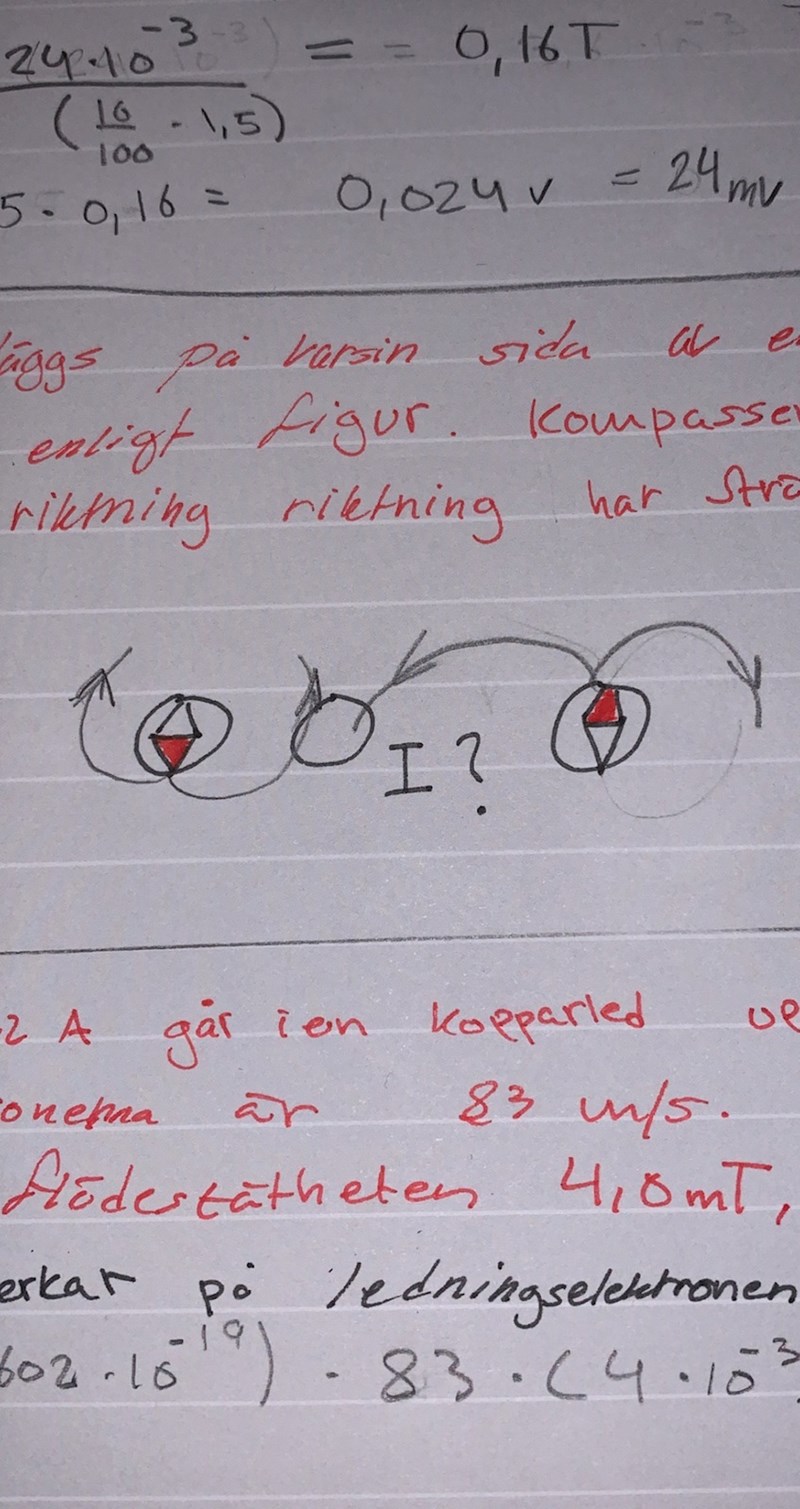

Men ser det inte ut såhär då? Hur bestämmer jag riktningen?
Nej, det är inte kompasserna som skapar magntetfält, utan ledaren. Det innebär att magnetfältet är cirkelformat runt ledaren.
Menar du såhär?
I så fall är strömmen utåttriktad, mot mig, en prick?
Magnetfältet går i cirklar runt ledaren med centrum i ledarens centrum
Typ detta: https://sv.wikipedia.org/wiki/Magnetf%C3%A4lt#/media/Fil:MagneticFieldAroundCurrent.png
Såhär då, och då är alltså strömmens riktning uppåtriktad, mot mig?
Just det!
