ström & kretsar

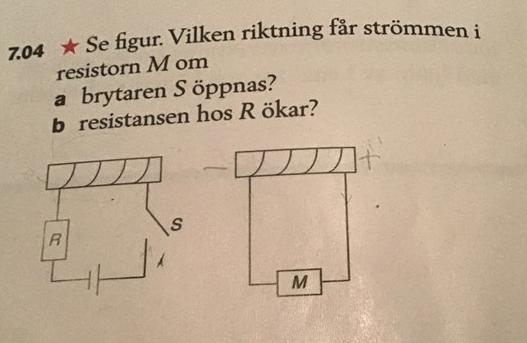

Jag förstår inte den här frågan. Hur kan ens en ström gå genom kretsen när brytaren är öppen.
Bayan Ali skrev:Hur kan ens en ström gå genom kretsen när brytaren är öppen.
Kolla ritningen: resistorn M är hela tiden i en sluten krets.
Aha! Så man ska tänka att det är två olika kretsar som påverkar varandra.
Så när brytaren öppnas så går det ingen ström i första kretsen. Strömmen i andra kretsen minskar. Tänker jag rätt och hur ska man veta riktningen.
Den vänstra kretsen genererar ett magnetfält med samma riktning i den högra kretsen. Vad händer när magnetfältet minskar?
ThomasN skrev:Den vänstra kretsen genererar ett magnetfält med samma riktning i den högra kretsen. Vad händer när magnetfältet minskar?
Strömmen borde också minska.
Borde inte magnetfältet upphöra att gälla helt och inte bara minska?
Det är ett magnetfält som ändras som inducerar en ström i högra spolen. Ett konstant magnetfält inducerar ingen ström. Kolla på Lenz lag.
När strömbrytaren öppnas så försvinner magnetfältet snabbt.
Okej så den till högra måste få mer ström för att motverka förändringen. Men den måste väl alltid ha samma riktning, fr. plus t. minus eller?
Ja, det induceras en ström i den högra spolen som motverkar minskningen av magnetfältet. Och riktningen på den strömmen blir just den som motverkar minskningen.
Det finns en "högerhandsregel" för ström och magnetfält i spolar. Den kan vara användbar här.
Okej jag tänker att strömmen går medurs (fr. plus t minus) och för att förstärka detta ska den gå medurs i den andra kretsen också. Alltså åt vänster i M. Men det är fel.
I utgångsläget, när strömbrytaren är sluten, vilken riktning har magnetfältet som går genom båda spolarna?
Det är en minskning i det magnetfältet som den inducerade strömmen i högra spolen försöker motverka.
ThomasN skrev:I utgångsläget, när strömbrytaren är sluten, vilken riktning har magnetfältet som går genom båda spolarna?
In i pappret. Medurs kring kretsen
Det är strömmen som går så. Men hur ser magnetfältet ut?
Om strömmen går in i pappret och jag använder högerhands regeln som säger att tummen är strömmens riktning och fingrarnas krökning är fältets riktning så borde det bli medurs kring kretsen.

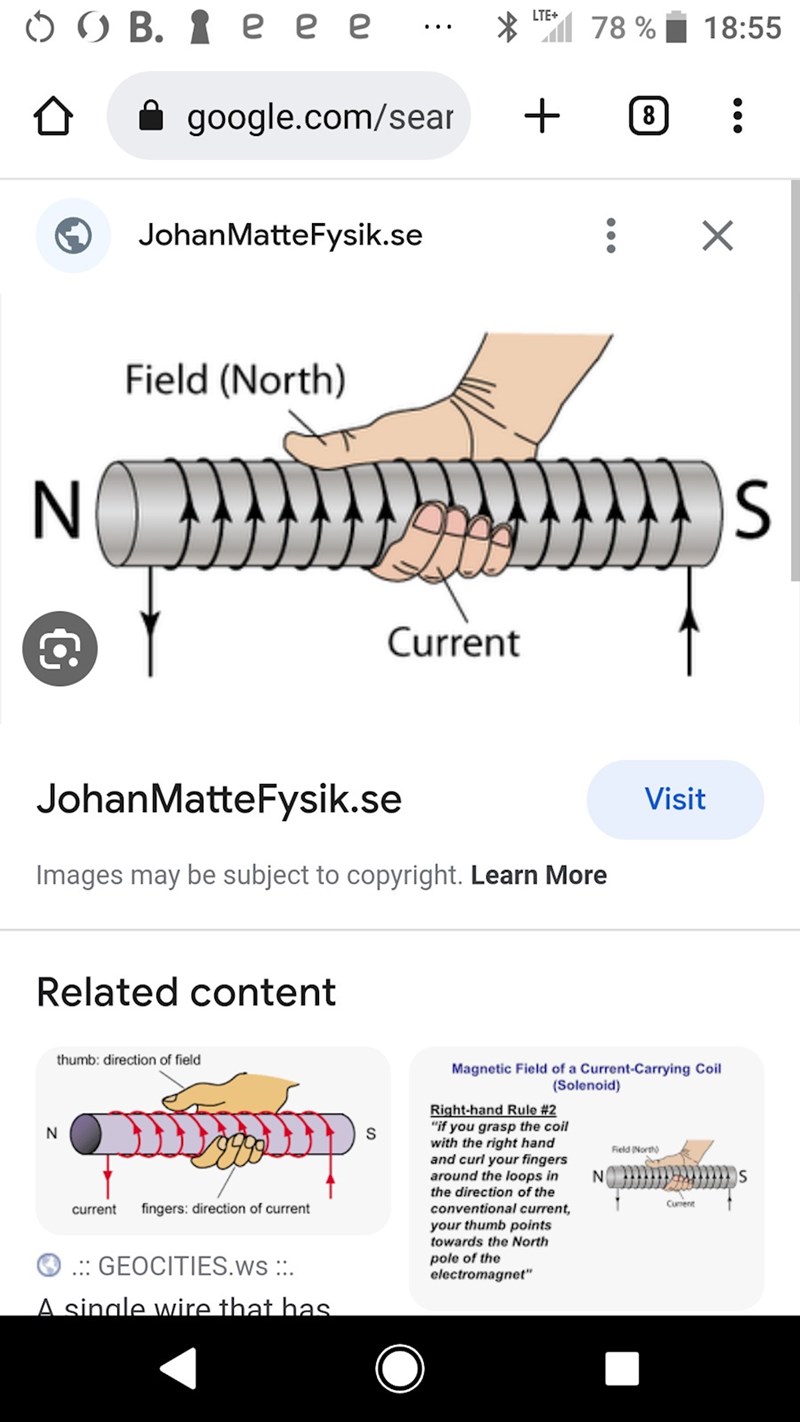

Jag tror du tänker på regeln för en rak ledare där strömmen går in i pappret men den stämmer inte helt här. Det finns en variant på högerhandsregeln som gäller för spolar
Så?

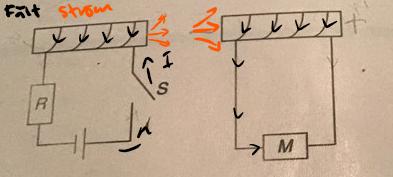

Det orangea är magnetfältet och de svarta pilarna visar hur strömmen flyter.
ThomasN skrev:Det orangea är magnetfältet och de svarta pilarna visar hur strömmen flyter.
Ja, det var så jag tänkte men skrev fel
