Ström - Hur bör jag tänka på båda frågorna?

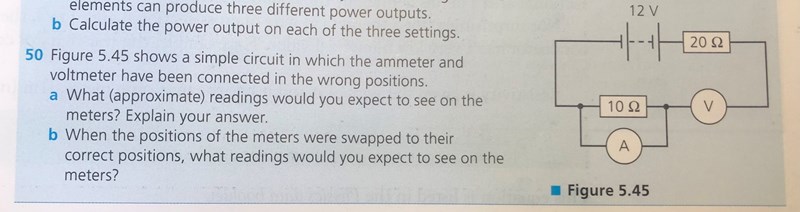

50 a och b
elizabethbolund skrev:
Börja med att göra b-uppgiften. Då kan du försumma strömmen genom voltmetern och spänningen över amperemetern - låtsas att de inte är där, och beräkna spänningen över 10 ohms-motståndet och strömmen genom kretsen.
elizabethbolund skrev:
I a kan du tänka på vad spänning och ström faktiskt är. Spänning är potentialskillnad mellan två punkter, vid seriekoppling blir det att man jämför skillnaden i en och samma punkt, alltså kommer voltmetern visa 0. Strömmen förgrenar sig i knutpunkter, så om du parallellkopplar amperemetern kommer du mäta en ström som då inte är den som går genom kretsen.
PÅ a uppgiften,
En modern voltmeter har ett inre motstånd på i storleksordningen 10 MOhm, medan Amperemetern har en inre resistans på i storleksordningen mOhm.
Strömmen i kretsen begränsas därför av Voltmetern, de två motstånden kan man försumma (de är väldigt små jämfört med voltmeterns resistans) och sätta deras resistans till 0.
Kan du utifrån det dra några slutsatser om vad de två instrumenten kommer att visa i den befintliga kopplingen?
