9 svar
2249 visningar
xleaas behöver inte mer hjälp
xleaas 17 – Fd. Medlem
Postad: 18 jul 2020 13:26 Redigerad: 18 jul 2020 14:53

Ström genom primärspole

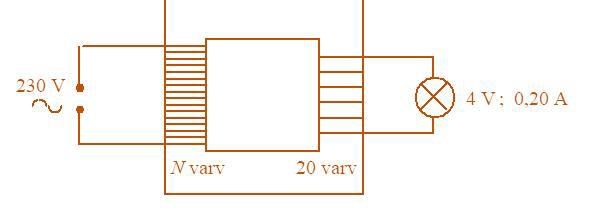

I vissa elektriska anordningar, t.ex en del julgransbelysningar då lamporna är parallellkopplade, används fortfarande glödlampor. Strömmen i kretsen måste i dessa fall vara 0,20 A. Glödlamporna är märkta 4 V;  och ansluts via en transformator till växelspänningsnätet 230 V. Sekundärspolen har 20 varv. Glödlamporna får då rätt spänning och lyser med full effekt. Se figur nedan. Transformatorn kan betraktas som förlustfri.

a) Hur många varv har primärspolen?
b) Hur stor ström går genom primärspolen?

a)  U1U2 = N1N2  Lös ut N1U1 N2U2 = 230 * 204 = 1150 varvb) tänker att man använderI2I1 = N1N2  Löser ut I1I2 * N2N1 = 0,2 * 201150 = 0,003478  0,0035 = 3,5 mA

Är detta rätt tänkt eller är jag helt ute och cyklar?

Nu ska bilden vara uppdaterad

Qetsiyah 6567 – Livehjälpare
Postad: 18 jul 2020 14:19

Figuren är svart!

xleaas 17 – Fd. Medlem
Postad: 18 jul 2020 14:54

Nu ska bilden vara uppdaterad

xleaas 17 – Fd. Medlem
Postad: 19 jul 2020 20:00

Någon snäll själ som vill dubbelkolla?

Ture Online 10273 – Livehjälpare
Postad: 19 jul 2020 20:45

Det är rätt tänkt, jag har inte kontrollräknat, bara tittat på lösningsiden

xleaas 17 – Fd. Medlem
Postad: 19 jul 2020 21:26

varför jag reagera själv är för att ifall strömen i väguttaget är 3,5 mA är resistansen ca 65000 vilket jag reagerade på, men de kanske inte ärverklighetstrogen uppgift. så ville dubbelkolla

Ture Online 10273 – Livehjälpare
Postad: 19 jul 2020 21:38

Effekten på bägge sidor ska vara liks.

Sekundär, 4*0,2=0,8W

Primär 230*0,0035 = 0,805 W.

Det stämmer, vi har räknat rätt!

xleaas 17 – Fd. Medlem
Postad: 19 jul 2020 21:51

Super! Tackar glömde helt av effekten de är ju en bra koll!

mattegeni1 3231
Postad: 5 aug 2020 10:51

Stämmer 3,5 mA?

xleaas 17 – Fd. Medlem
Postad: 5 aug 2020 14:11 Redigerad: 5 aug 2020 14:13

De stämmer. fick rätt vid rättningen
