Ström genom en jordad krets

SuperCrazyFlipper skrev:

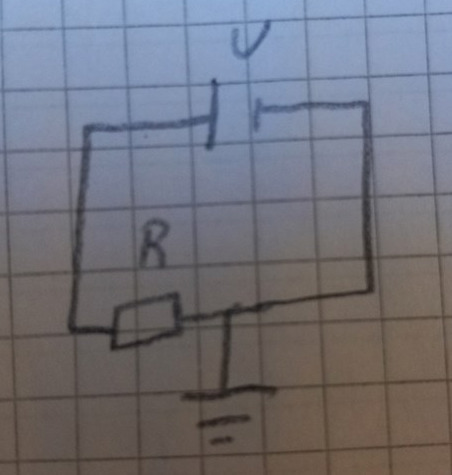

Hej, enligt denna bild kommer det att gå en ström genom kretsen? Jag förstår att potentialen är 0 i jordningen, men om det går en ström vidare till pluspolen/minuspolen har jag ej funnit några svar på.

Strömmen går alltid från + till -. Pluspolen är den med det långa strecket (jag tänker på att det är två streck i ett plus men bara ett i ett minus, därför är pluspolen det långa strecket). Detta hade man bestämt sig för långt innan man hade upptäckt elektronen, så när man upptäckte att det fanns en partikel som rörde sig åt fel håll i en elektrisk krets fick man problem - som man elegant löste genom att bestämma att elektronens laddning är negativ.

Smaragdalena skrev:

SuperCrazyFlipper skrev:

Hej, enligt denna bild kommer det att gå en ström genom kretsen? Jag förstår att potentialen är 0 i jordningen, men om det går en ström vidare till pluspolen/minuspolen har jag ej funnit några svar på.

Strömmen går alltid från + till -. Pluspolen är den med det långa strecket (jag tänker på att det är två streck i ett plus men bara ett i ett minus, därför är pluspolen det långa strecket). Detta hade man bestämt sig för långt innan man hade upptäckt elektronen, så när man upptäckte att det fanns en partikel som rörde sig åt fel håll i en elektrisk krets fick man problem - som man elegant löste genom att bestämma att elektronens laddning är negativ.

Jojo men egentligen rent i praktiken så går ju strömmen från minus till plus då minuspolen är negativ och har fler elektroner och dessa attraheras till pluspolen, bara för bekvämlighetens skull så säger man att den går från plus till minus. Men i alla fall så undrade jag ifall det ens går en ström genom kretsen?

SuperCrazyFlipper skrev:

Jojo men egentligen rent i praktiken så går ju strömmen från minus till plus då minuspolen är negativ och har fler elektroner och dessa attraheras till pluspolen, bara för bekvämlighetens skull så säger man att den går från plus till minus. Men i alla fall så undrade jag ifall det ens går en ström genom kretsen?

Den konventionella strömriktningen är från en högre potential till en lägre potential.

Jordningens roll är att den definierar nollnivån. I det här fallet ligger batteriets minuspol på 0 volt. Batteriets pluspol ligger på en högre potential. Det finns en spänning över resistansen R och det ger en ström.

Det påverkar inte strömmen om man lägger jordpunkten på batteriets andra pol istället.

Pieter Kuiper skrev:

SuperCrazyFlipper skrev:

Jojo men egentligen rent i praktiken så går ju strömmen från minus till plus då minuspolen är negativ och har fler elektroner och dessa attraheras till pluspolen, bara för bekvämlighetens skull så säger man att den går från plus till minus. Men i alla fall så undrade jag ifall det ens går en ström genom kretsen?

Den konventionella strömriktningen är från en högre potential till en lägre potential.

Jordningens roll är att den definierar nollnivån. I det här fallet ligger batteriets minuspol på 0 volt. Batteriets pluspol ligger på en högre potential. Det finns en spänning över resistansen R och det ger en ström.

Det påverkar inte strömmen om man lägger jordpunkten på batteriets andra pol istället.

Jag trodde att en jordning förde bort ström? Så en jordning i en seriekopplad krets gör ingen skillnad för strömmen?

SuperCrazyFlipper skrev:

Jag trodde att en jordning förde bort ström? Så en jordning i en seriekopplad krets gör ingen skillnad för strömmen?

Jordning definierar nollnivå för potential. Om det endast finns en jordpunkt går det ingen ström till eller från jord (det finns ju ingen sluten krets) och det påverkar inte strömmarna i kretsen.

Det finns undantag när man har fler jordpunkter på olika ställen. I till exempel en bil eller en cykel kan man använda ramen eller chassis som en ledare i en sluten krets.

Pieter Kuiper skrev:

SuperCrazyFlipper skrev:

Jag trodde att en jordning förde bort ström? Så en jordning i en seriekopplad krets gör ingen skillnad för strömmen?

Jordning definierar nollnivå för potential. Om det endast finns en jordpunkt går det ingen ström till eller från jord (det finns ju ingen sluten krets) och det påverkar inte strömmarna i kretsen.

Det finns undantag när man har fler jordpunkter på olika ställen. I till exempel en bil eller en cykel kan man använda ramen eller chassis som en ledare i en sluten krets.

Men kretsen är ju sluten, eller finns det en annan krets? Och jag hade fått för mig att om potentialen är 0V så har ju laddningarna ingen potentiell energi, eller något liknande, och kommer inte att ta sig till andra polen?

Det finns en sluten krets som innehåller ett batteri och en resistor. Kretsen som innehåller jord är inte sluten - det finns ju bara en ledning som går till jord.

SuperCrazyFlipper skrev:
Och jag hade fått för mig att om potentialen är 0V så har ju laddningarna ingen potentiell energi, eller något liknande, och kommer inte att ta sig till andra polen?

Det kan du jämföra med $mgh$ i mekaniken. Man väljer nollnivå så att det blir bekvämt att räkna. Höjden $h$ behövs inte anges som "m ö.h." (meter över havet) om man håller på med kulor som rullar från ett bord.

Det viktiga är skillnaderna i potential.
