Laserstråles parallellförflyttning

Hej!

Har en uppgift jag har fastnat på som lyder enligt följande:
"En glasskiva med brytningsindex 1.6 och tjockleken 6.62 mm placeras i strålgången för en laserstråle enligt figuren. Om laserstrålens infallsvinkel mot första glasytan är 44.5 grader, hur lång sträcka x har strålen parallellförflyttats?"

Har verkligen inte en susning om hur man ska tänka. Får fram brytningsvinklar och beräknat samtliga vinklar, men ingen aning om ett samband mellan brytningsindex, vinklar och parallellförflyttning. Hjälp!

Dr. G 9460
Postad: 12 feb 2020 15:10

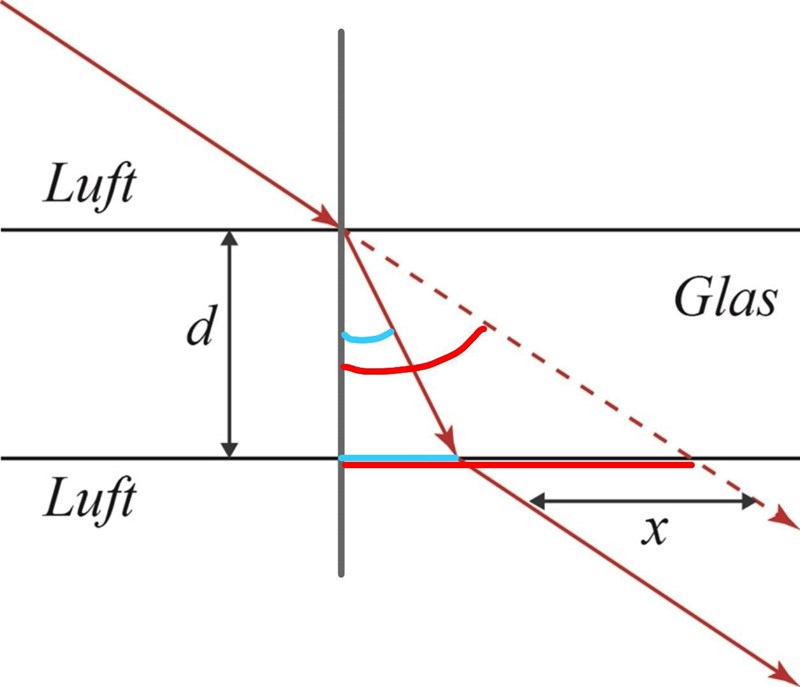

Hur stor är blå respektive röd vinkel?

Hur lång blir då blå respektive röd sträcka?

PATENTERAMERA Online 5931
Postad: 12 feb 2020 15:15

Om du räknat ut vinklarna så är resten bara trigonometri a la gymnasiematte.

Smaragdalena 80504 – Avstängd
Postad: 12 feb 2020 15:22

Börja med att markera var du har infallsvinkeln i luft och i glasskivan. Hur stor är vinkeln i glaset?

Kalla punkten där laserstrålen går in i glaset för x0. Markera punkten x' rakt under x0. Kalla punktendär den heldragna stålen lämnar glasskivan för x/ och där den streckade linjen lämnar glasrutan för x=. Använd trigonometri för att beräkna längden av x'-x/ och x'-x=. Beräkna differensen.

axelcornelius93 15
Postad: 12 feb 2020 15:36

Haha åh vad klantigt. Gjorde allt till en enda stor triangel och körde trigonometri där och försökte subtrahera men fastnade. Ser nu direkt mitt misstag. Tusen tack för hjälpen!
