Stålets skjuvmodul

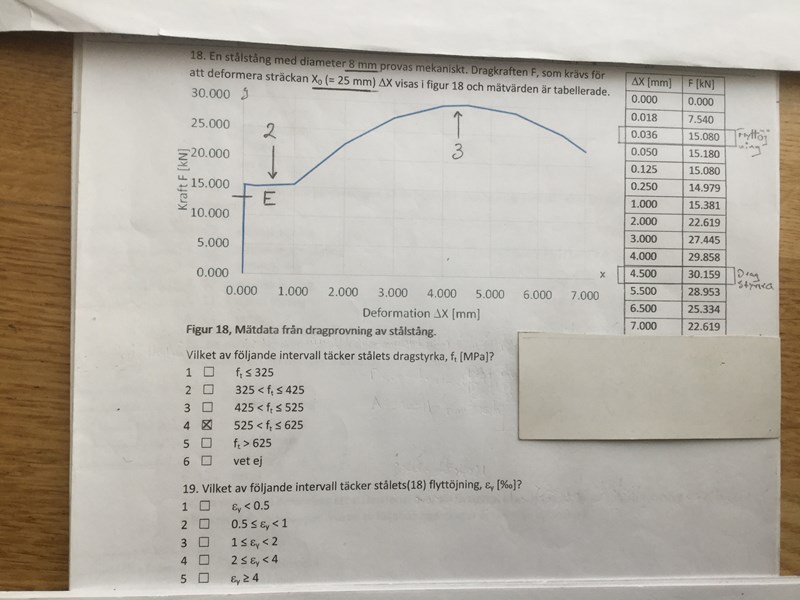

hej vi har en stål med Diameter 8 mm provas mekanisk.Dragkraften F,som krävs att deformera sträckan X=0 (25mm). Visas i figur 18 och mätvärden är tabellerade.
Vi har räknat uppgift 18;stålets dragkraft (30 000N) / ( 4* 4*3,14 mm^2)= svar 597 Mpa
uppgift 19 ang stålets flyttöjning 1000- 0,036mm=0,964 mm
(0,964mm)/ (25mm)= 0,03=3%

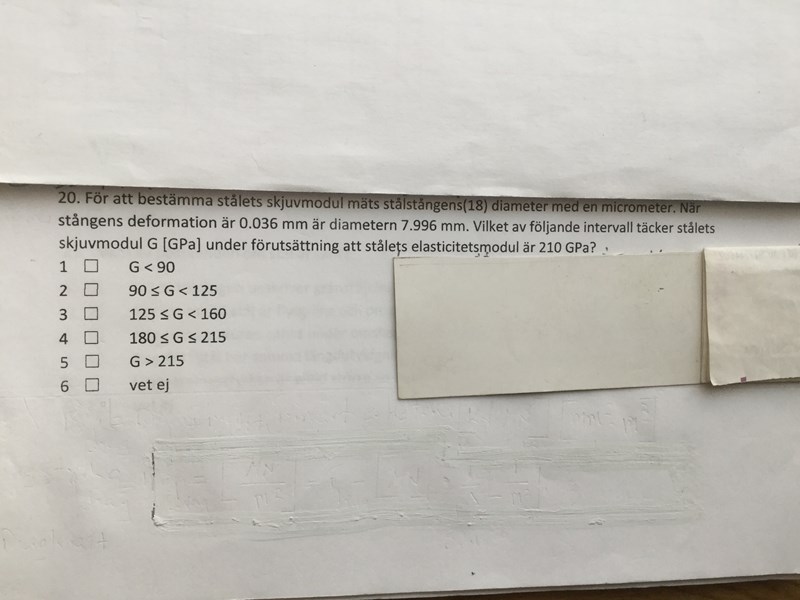

Uppgift 20)Vilka av följande intervall täcker stålets skjuvmodul G [GPa] under förutsättning att stålets elasticitetsmodul är 210 GPa?
Är det så att man delar dragstyrkan genom flyttöjning för och hitta svaret?

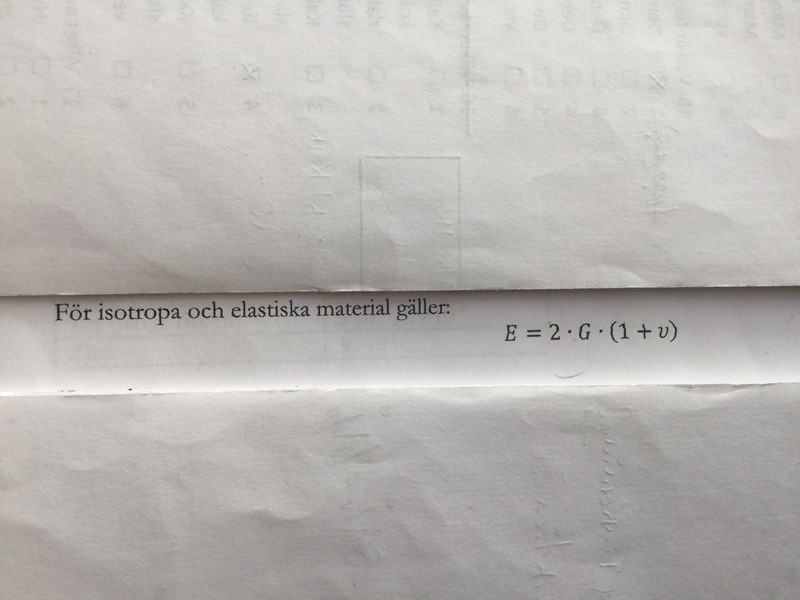

Ja det stämmer.Förlåt jag glömde lägga ut Formel från Formelsamlingen igår.
Poissonstalet för stål är 0,3
så V står för poissons konstant
jag undrar om dessa värde är rätt

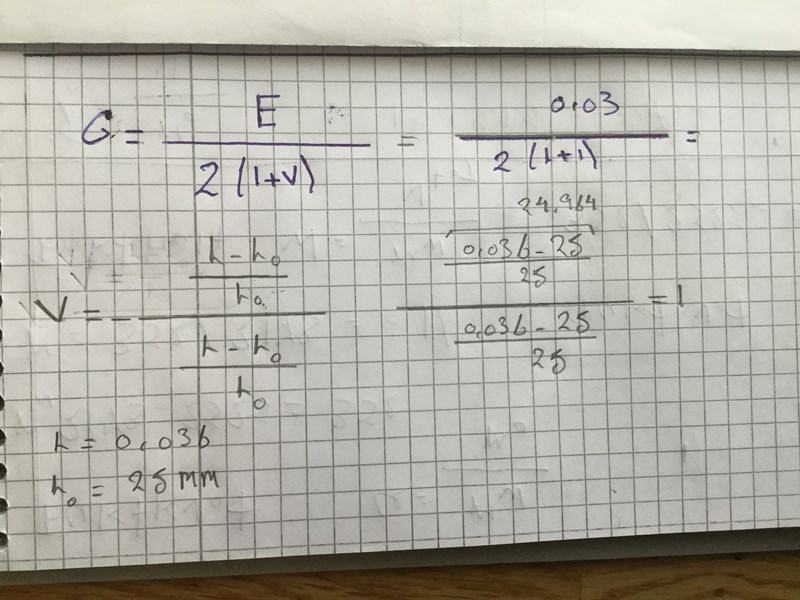

Är E står för Flyttöjningen från uppgift 19) Dvs 0,03/ 2(1+v)=
L=våra ursprungliga längd 0,036 mm
L(o)=25 mm
Nej, det är inte rätt. Du har räknat ut poissons konstant till 1 men säger att den ska vara ungefär 0.3 för stål. Hur går det ihop?

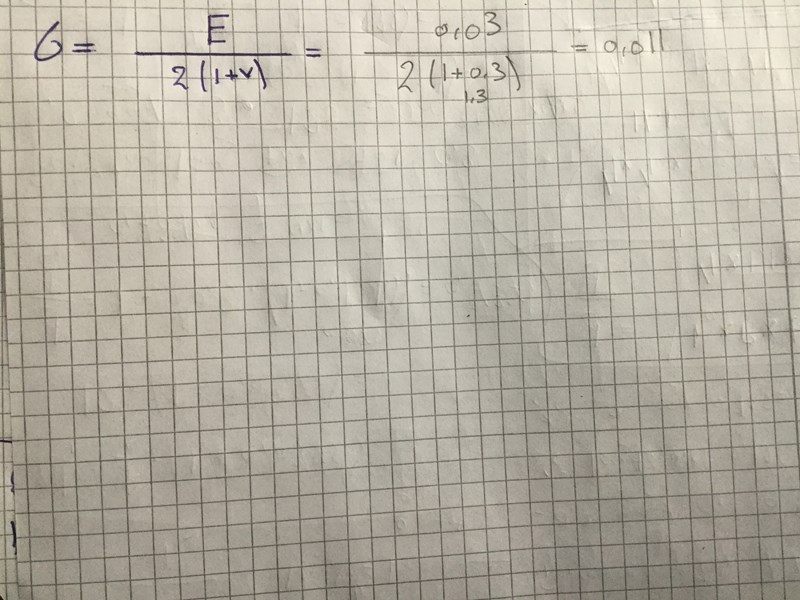

fortfarande tveksam om jag har gjort rätt,om vi tar 0,3 istället för V
Är E-modulen för stålet 0.03?
Förlåt.E är stålets elasticitsmodul 210 Gpa.
så svaret blir 80 G och jag hoppas alternativt 1 är rätt
Tusen tack
