Stående vågor i Pipir
Hej!
I min bok står det att när ljud färdas genom pipor kommer det att reflekteras tillbaka i den bortre änden vilket kommer att även ske i öppna pipor. Min fråga är varför det även kan ske i en öppen pipa eftersom i den bortre änden är den ju helt öppen hur kan den reflekteras tillbaka?

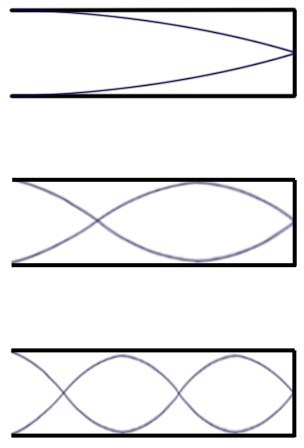

Fysik på gymnasiet kan vara ganska undermåligt när det handlar om stående vågor i pipor. Studenter jag råkat på verkar sällan förstå vad bilderna faktiskt betyder. Ta denna bild till exempel:
Det händer att studenter på grund av dessa bilder tror att vågorna är som när man tar ett hopprep och vevar det upp & ned. En luftvåg är longitudinell och ser ut så här i rörelse för en halvöppen pipa:
Som du kan se sker "reflektion" i varje nod och vid den högra änden. Nedan ser du hur detta ser ut i relation till de bilderna du känner igen från fysikstudierna som faktiskt ska beskriva variationen av den longitudinella förflyttningen av luftmolekyler. Den nedersta är tryckvariationen i pipan:
För en öppen pipa reflekteras vågen också i en nod. Här kan du se "reflektion" i mitten för grundtonen:
Här kan du se det på flera ställen för tredje övertonen:
