13 svar
3424 visningar
Gabriella S 368
Postad: 22 jan 2018 21:27

Spole och magnet, snälla kolla hit

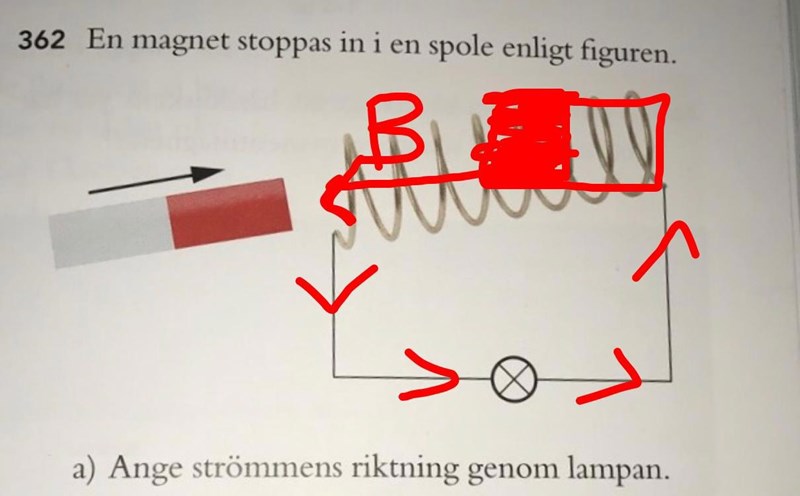

Jag tänker att magnetfältet kommer gå ut från magneten som UPPGIFTEN HAR RITAT, vi behöver därför ha en magnet med motsatt magnetfält... då bör en magnet ritas så så att magnetfältet pekar ut i motsatt håll enligt lenz lag. Om tummen är nordände och pekar som magneten jag har ritat kommer strömmen gå som jag har ritat ut. Stämmer min tanke? Hoppas verkligen att det är rätt att tänka annars ger jag upp på att förstå hela detta kapitel :-(

Dr. G 9459
Postad: 22 jan 2018 21:56

Spolen ser väldigt konstigt lindad ut, men ja du har ritat rätt.

När magneten närmar sig spolen ökar flödet genom spolen åt höger =>

En ström kommer då att induceras i spolen med sådan riktning att det inducerade magnetfältet i spolen pekar åt motsatt håll  <=

För detta måste strömmen gå som du har ritat.

Gabriella S 368
Postad: 22 jan 2018 22:00 Redigerad: 22 jan 2018 22:01

För att ta reda på strömmen så ritade jag ut fältet som ska vara motsatt och att det blir en magnet med nordände, därmed placerade jag min tumme som nordände.. det är väl inte fel?



Update: Jag gråter av lycka. 1 uppgift av 100000, borde jag kanske fira?

Dr. G 9459
Postad: 22 jan 2018 22:19

Visst, du kan tänka att den inducerade strömmen kommer att skapa ett magnetfält som trycker tillbaka magneten åt det håll den kom från.  I det här fallet så skapas det alltså en nordände i spolen mot magnetens nordände så att magneten trycks <=.

Gabriella S 368
Postad: 22 jan 2018 22:30

Jag har en fråga om en exakt likadan uppgift ska jag posta en ny tråd tycker du? För nu stämde inte regeln för denna uppgift :(

Dr. G 9459
Postad: 22 jan 2018 23:25

Om spolen är likadant lindad som i andra uppgiften så blir strömriktningen den motsatta.

Den  strömriktning du har ritat ger en nordände åt höger.

I uppgiften när det kommer en nordände från vänster behövs en inducerad nordände åt vänster och då måste strömmen gå åt motsatt håll jämfört med min figur här.

Gabriella S 368
Postad: 24 jan 2018 16:21

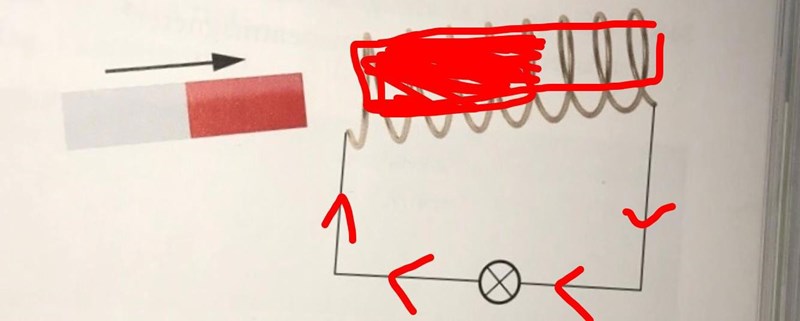

Dr G ska det vara så här på den här uppgiften?

Dr. G 9459
Postad: 24 jan 2018 17:39

Ja, precis.

Jag löser uppgfterna i följande steg:

1. Åt vilket håll ska B peka? Här i sista exemplet nordände åt vänster.

2. Strömriktningen i spolen fås av högerhandsregeln, d.v.s medurs om man tittar längs B.

3. Strömmen i kretsen ges av riktningen i 2. Jag får dock lätt huvudvärk av den typen av bilder.

Gabriella S 368
Postad: 24 jan 2018 17:41

Facit skriver dock "åt höger" som svar... :( Jag förstår inte varför den bilden jag ritade är fel..

Dr. G 9459
Postad: 24 jan 2018 17:55

Tittar du på rätt uppgift i facit?

I din andra uppgift när samma magnet kommer ut på andra sidan (samma?) spolen är strömriktningen motsatt jämfört med när spolen åker in.

Gabriella S 368
Postad: 24 jan 2018 17:59 Redigerad: 24 jan 2018 18:01

För denna uppgift står det "åt höger" i facit

vad i hela fysikens värld är det för fel? Jag har faktist tappat lusten, jag går ju inte framåt. Jag går bakåt hela tiden :(

Smutstvätt 24967 – Moderator
Postad: 24 jan 2018 18:24

Jag skulle hävda att du visst går framåt; det är fel i facit. Vi har samma resonemang, och deras tankebanor är korrekta, men det verkar som om de har tolkat spolens riktning fel. Vi tycker att den börjar med att gå emot oss (i det vänstra hörnet), men de verkar ha tolkat situationen till det motsatta.

Gabriella S 368
Postad: 24 jan 2018 18:33 Redigerad: 24 jan 2018 18:33

Jag tycker att spolen är riktig ful och förrvirrande. Glad att ni håller med om bilden, ni ger mig motivationen att fortsätta. Vad skulle man göra utan PA (läs er). Herregud, den tanken skulle jag aldrig vilja tänka på. Tack danke, merci and thank you! :)

Smutstvätt 24967 – Moderator
Postad: 24 jan 2018 18:54
Gabriella S skrev :

Jag tycker att spolen är riktig ful och förrvirrande. Glad att ni håller med om bilden, ni ger mig motivationen att fortsätta. Vad skulle man göra utan PA (läs er). Herregud, den tanken skulle jag aldrig vilja tänka på. Tack danke, merci and thank you! :)

Absolut! Jag minns att jag hatade denna uppgift när jag läste denna kurs! Bläh!

Det var fina ord! Tack!
