Spole

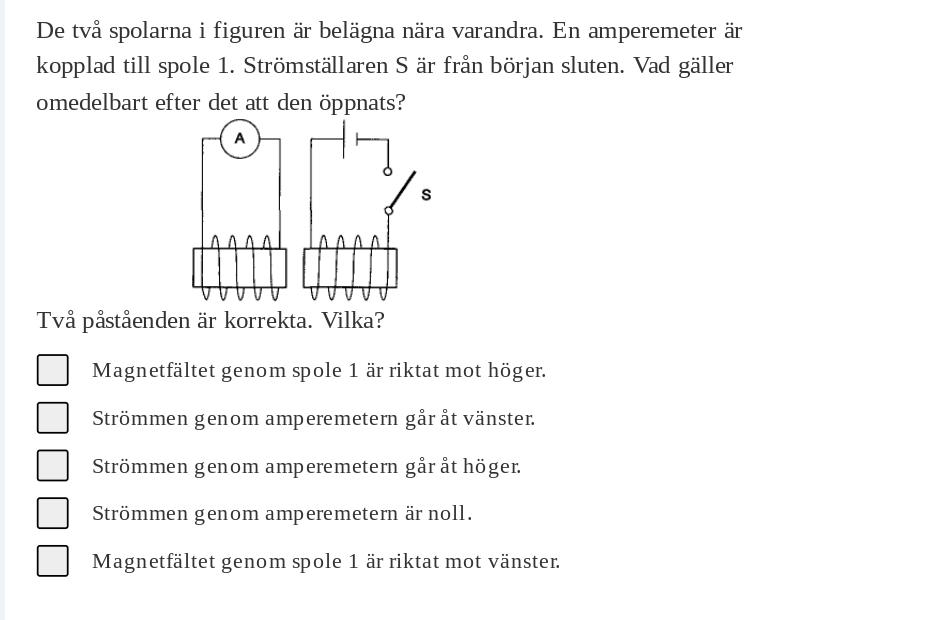

Hur ska jag använda högerhandsregeln och vad är principen i sådana uppgifter. Hur tänker man gällande när en krets är öppen eller inte.
- När S är sluten går en ström genom spole 2 så att B-fältet genom spole 2 är riktat åt vänster. Det avgör du genom att sätta höger hands fingrar i strömriktningen kring spolen (strömmen går från + till minus och långa strecket på batterisymbolen/likströmssymbolen är +). Strömmen går alltså neråt på baksidan av spole 2 och uppåt på framsidan av spole 2. Därmed går B-fälet till vänster genom spole 2.
- Så länge S är sluten ändras inte B-fältet och magnetiska flödet ändras då inte och inget alls händer med amperemetern i spole 1 även om det finns ett B-fält riktat åt vänster genom den också (fältet genom spole 2 sträcker ju sig även dit).
- När S bryts kommer strömmen snabbt att avta och B-fältet genom spole 2 avtar därmed snabbt. Det magnetiska flödet från spole 2 genom spole 1 ändras då. Då induceras en ström i spole 1. Riktningen på den strömmen är enligt Lenz lag sådan att denna inducerade ström vill ge upphov till ett magnetfält som motverkar förändringen.
- Eftersom B-fältet försvagas åt vänster vill det induceras en ström som ger ett B-fält åt höger i spole 1. Höger tumme åt höger genom spole 1 ger då fingrarna i inducerade strömmens riktning, vilket alltså blir neråt på framsidan och uppåt på baksidan av spole 1. Följer du lindningen upp till amperemetern så kommer alltså den inducerade strömmen gå från höger till vänster genom amperemetern.
