Postad: 8 mar 2021 11:07 Redigerad: 8 mar 2021 11:15

Spole

Hej



Hur kan man tänka?



Svarade a och b. Tänkte att om strömmarna går mot varandra minskar flödet och då vill Lenz öka flödet. Kan det stämma?





Mvh

JohanF 5412 – Moderator
Postad: 8 mar 2021 14:08

a och b verkar vara de korrekta svaren, men din motivering stämmer inte. Lenz lag använder man om det finns varierande flöde i en spole. I det här fallet så ansluter du ett batteri som ger en konstant ström, som ger ett konstant flöde i spolarna.

Du ska alltså tänka så att strömriktningen genom de två spolarna ska göra så att de två magnetfälten samverkar (dvs går åt samma håll inuti kärnan), då blir det sammanlagda fältet dubbelt så stort inne i kärnan. Du måste naturligtvis också se till att  de går i den riktning som indikeras i bilden.

Gör en liten pil för riktningen av magnetfältet i kärnan för varje spole, så kommer du sedan ganska enkelt att se vilka flöden som samverkar eller motverkar.

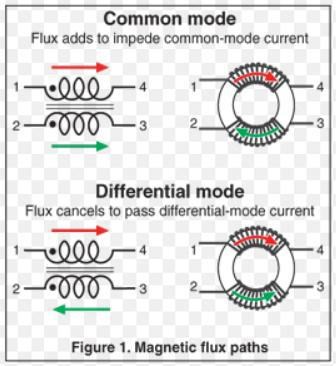

Det där fenomenet med samverkande och motverkande flöden i spolar utnyttjar man i vissa elektroniska komponenter. Det du ska se till är att välja de kopplingsalternativ som ger "common-mode current"

ct1234 236
Postad: 8 mar 2021 14:24

Tack så mycket
