Spännkraft (Mekanik)

Att beräkna spännkrafter är det jag har som mest svårigheter med gällande mekaniken.
Hänger med på att jag bör frilägga och ställa upp jämvikt men går inte så bra.

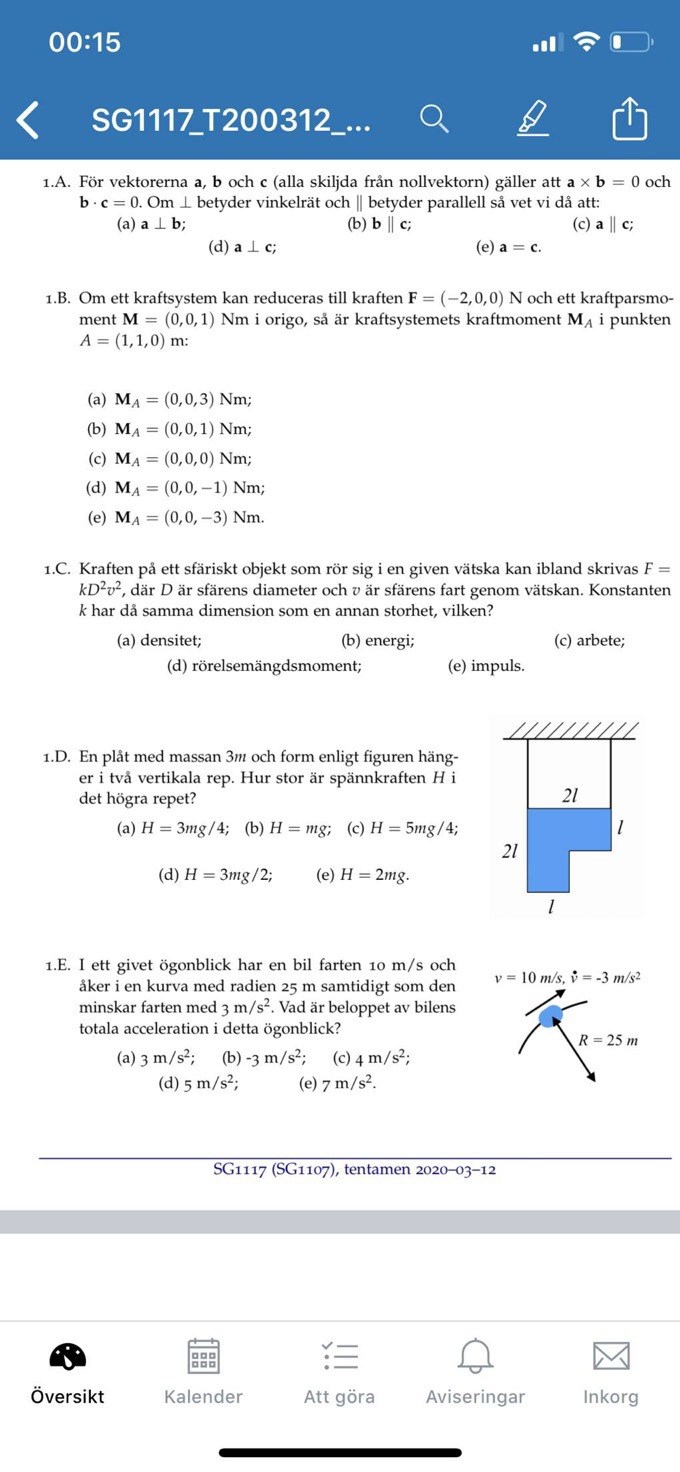

Är det någon som känner att de vet hur man löser 1D?

Hej!

Plåten består av tre kvadrater, vardera med sidan l och massan m. Betrakta vridmomentet kring plåtens övre vänstra hörn. Det vänstra repet ger inget vridmoment. $2 m g \frac{l}{2} + m g \frac{3 l}{2} - H 2 l = 0$

Jag har inte räknat på den, men jag skulle börja räkna ut plåtbitens masscentrum (tyngdpunkt) för att kunna komma vidare.

Börja med det och se ifall du kommer vidare.

De två vänstra kvadraterna har tillsammans massan 2m och masscentrum ligger l/2 till höger om den vänstra kanten. Den tredje kvadraten har massan m och masscentrum ligger 3l/2 från den vänstra kanten.
