Spänning över terminaler

Hej,

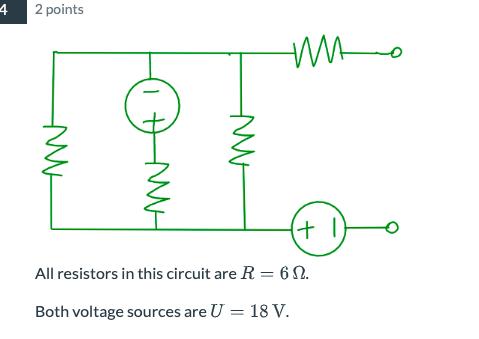

Hur gör jag för att beräkna spänningen mellan terminalerna?



Ture 10437 – Livehjälpare
Postad: 17 maj 2023 12:27

Börja med att förenkla nätet,

sen kan du använda Kirschoff, eller spänningsdelning.

Jan Ragnar 1947
Postad: 17 maj 2023 12:38

Mäter man med en högohmig voltmeter över terminalerna går det ingen ström genom det högra motståndet eller den högra spänningskällan. Den vänstra spänningskällan levererar ström till de resterande tre motstånden.

Leona11 120
Postad: 17 maj 2023 13:07
Jan Ragnar skrev:

Mäter man med en högohmig voltmeter över terminalerna går det ingen ström genom det högra motståndet eller den högra spänningskällan. Den vänstra spänningskällan levererar ström till de resterande tre motstånden.

Tack så mycket för den tydliga bilden!
