Spänning över resistorer

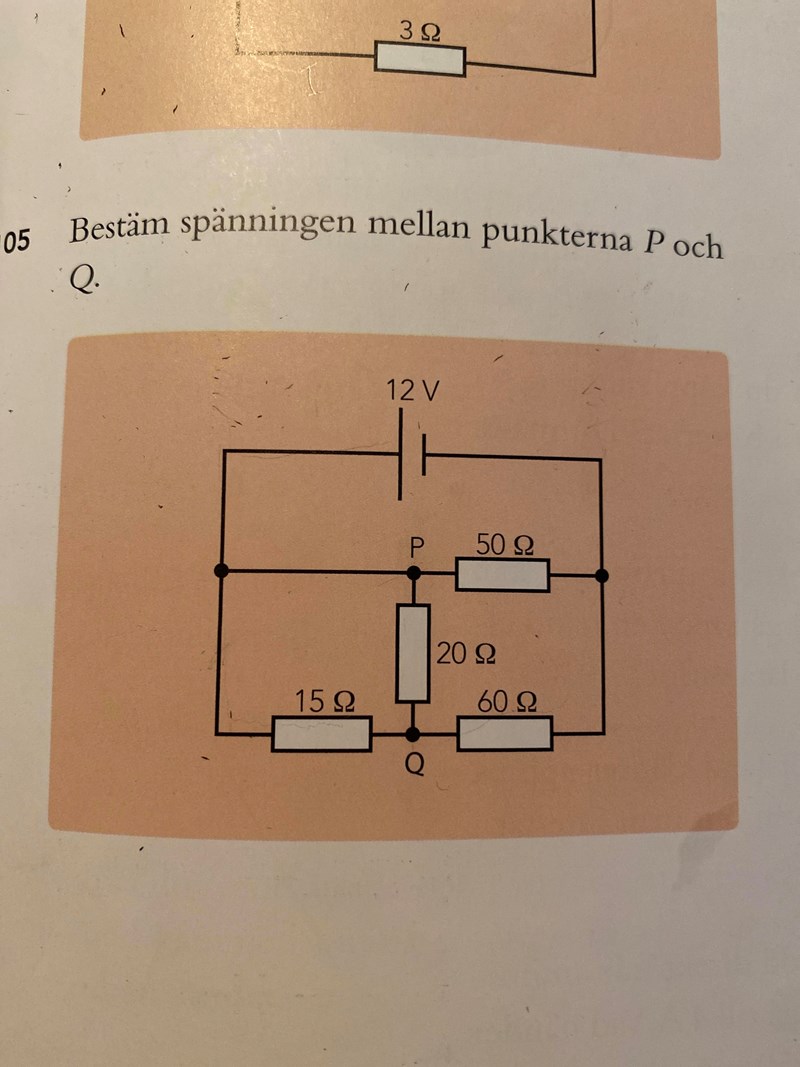

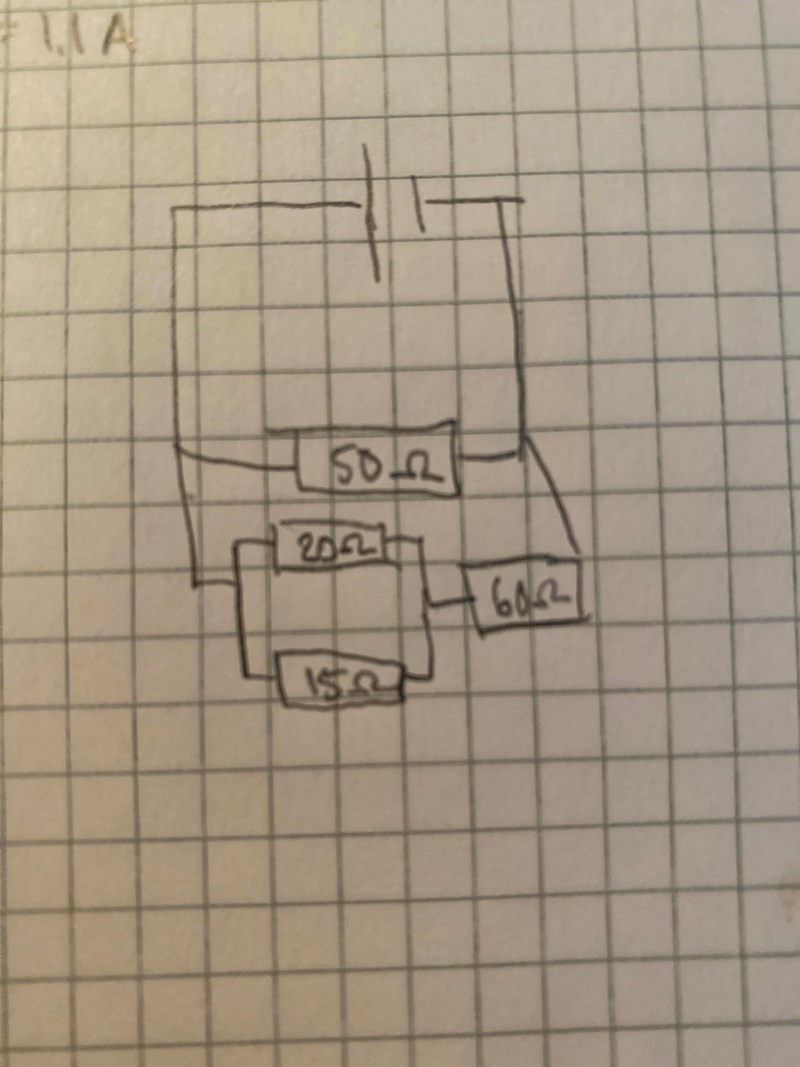

Hej, när jag löste denna uppgift fick jag veta att jag skulle tänka som att kretsen ser som bilden jag har ritat nedan. Jag förstår dock inte varför. Jag förstår att 50 ohms resistorn kommer att få hela spänningen själv och därför är ensam i sin del av parallellkopplingen men jag förstår inte varför 20 resistorn och 15 resistorn har samma spänning och därför ska ritas paralellkopplade med varandra.

Laguna Online 30218
Postad: 9 mar 2021 15:51

Det är bara ledningar mellan vänstra änden av 15 ohm och övre änden av 20 ohm, så de punkterna har samma potential.

Tikki 187
Postad: 9 mar 2021 16:02

Ok, men varför gör det att spänningen emellan dem blir samma?

Smaragdalena 80504 – Avstängd
Postad: 9 mar 2021 18:06

En ledning har resistansen 0Ω0\Omega. Hur stor är spänningen över en "resistor" vars resistans är 0Ω0\Omega?

Tikki 187
Postad: 9 mar 2021 21:16

Den blir ju 0, men jag förstår fortfarande inte varför det innebär att spänningen över 20 ohms resistorn är lika stor som spänningen över 15 ohms resistorn?

Alan123 278 – Fd. Medlem
Postad: 10 mar 2021 12:22
Tikki skrev:

Den blir ju 0, men jag förstår fortfarande inte varför det innebär att spänningen över 20 ohms resistorn är lika stor som spänningen över 15 ohms resistorn?

De delar på samma noder på båda sidor av motstånden. De är parallellkopplade, därav blir det samma spänning.

Säg till om du fortfarande inte förstår.

Tikki 187
Postad: 10 mar 2021 12:54

Vad är noder för något? Jag har aldrig hört det begreppet förut.

Laguna Online 30218
Postad: 10 mar 2021 13:18

Här betyder det de svarta punkterna där ledningar möts, som visar att ledningarna har kontakt.

Tikki 187
Postad: 10 mar 2021 13:37

Aha ok så om två resistorer delar på samma noder så har de samma spänning och man kan rita dem som parallellkopplade?

Alan123 278 – Fd. Medlem
Postad: 10 mar 2021 14:16

Ja precis, om ingen resistans ligger emellan.

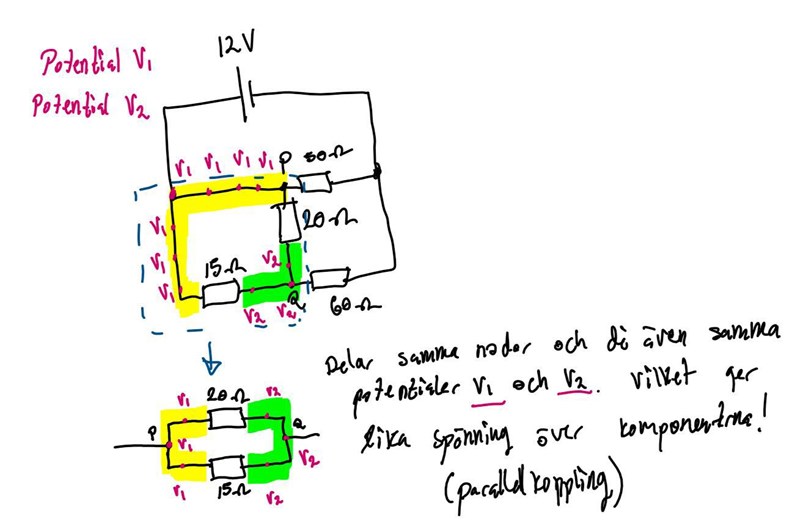

Hoppas bilden kan förklara bättre:

Som du ser har du V1 och V2 hela vägen längs linjerna på båda sidor där det är markerat, för det finns ingen resistans emellan. Som du även kan se så är båda ändarna på resistorerna kopplade ihop. De delar då på samma spänning.

Tikki 187
Postad: 10 mar 2021 21:22

ahaa ok nu tror jag att jag förstår. Bara för att vara säker: de har alltså samma spänning eftersom de har samma skillnad i potential på sidorna om sig och skillnaden i potential är samma sak som spänningen över dem?

Alan123 278 – Fd. Medlem
Postad: 10 mar 2021 21:41

Helt riktigt

Tikki 187
Postad: 10 mar 2021 23:25

Ok, tack så jättemycket för hjälpen! :)
