spänning över resistorer

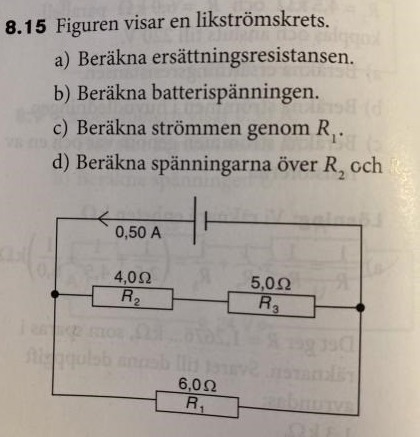

Hej! jag har verkligen kört fast på d uppgiften, här är uppgiften:
syns inte på bilden men efter "R2 och" ska det stå R3, oops!
jag har bara försökt använda mig av sambandet U=R*I men får då fram 1 eller 2 för R2 och 1,25 eller 2,5 för R3 beroende om jag använder 0,5 A eller 0,25 A (vet inte riktigt vilken jag bör använda) , facit säger att det ska bli 0,8A och 1,0A
Om vi tar det från början så är det två resistorer i serie och regeln säger att man då kan addera motståndet vilket gör att ersättningsmotståndet i den övre grenen är 4+5=9 ohm
Det ger dig två parallellkopplade mostånd och om man ska räkna ut ett ersättningsmotstånd för dem så gäller 1/R = 1/R1 + 1/R2, dvs 1/R = 1/9+1/6 -> R = 3.6 ohm (kontrollera)
Då har vi en ström på 0,5 A som delar sig i en gren som har motståndet 9 ohm och en gren som har motståndet 6 ohm. Strömmen fördelar sig efter motstånd så att den gren med minst motstånd får den högsta strömmen proportioneligt i förhållande till motståndet. Om du kallar spänningen från batteriet U så blir strömmen i den övre grenen U/9 och i den undre grenen U/6 och de båda strömmarna blir tillsammans 0,5 A som också är U/ersättningsmotstådet för hela kretsen (=3,6 ohm) och vi kan sammanfatta det med
U/3,6 = 0,5 > U = 1,8V och då kan vi beräkna strömmen genom den övre grene som 1,8/9 = 0,2 A och genom den undre som 1,8/6 = 0,3 A. Kontroll ger (Kirchoffs lag) att 0,5=0,3+0,2
Är du med på resonemanget?
ahhhhh ja där satt den!! jag glömde helt att jag kunde addera 4 och 5 , nu blev det rätt, tack så mycket :)
nu fick jag 0,8 genom att ta 4*0,2 och 1 genom 5*0,2
Du ska beräkna spänningarna och enheten för det är V (volt). Du skriver A i din fråga som står för strömmen (ampere). Jag tror facit säger 0,8V och 1 V
