Spänning över kretslopp

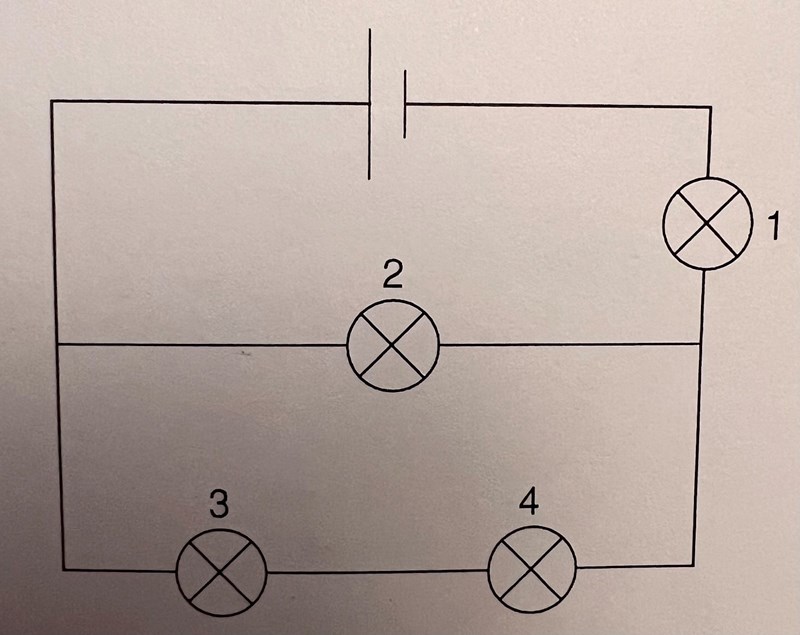

Låt säga att det är ett 9 V batteri.
Hur är spänningen över de olika lamporna? Alltså vad visar voltmetern?
Jag tänker att den visar 4,5 V över 3 och 4
Och 9 V över 2
Men det är innan jag insåg att det finns en lampa 1 också.
Hur ska man tänka? Hur ska man förstå?
Lek runt med denna:
https://phet.colorado.edu/en/simulations/circuit-construction-kit-dc-virtual-lab
mrpotatohead skrev:Lek runt med denna:
https://phet.colorado.edu/en/simulations/circuit-construction-kit-dc-virtual-lab
Det var ju en jätterolig sida (tack för tipset)
Men den ger då följande värden:
Spänningen över 2: 3,6 V
Spänningen över 3: 1,8 V
Spänningen över 4: 1,8 V
Spännigen över 1: 5,4 V
Och det gjorde mig ännu mer förvirrad? Hur ska man kunna veta det? Räkna ut det?
Är uppgiften verkligen tagen från en lärobok i högstadiet?
Antag att det går strömmen "i" igenom lamporna 3 och 4 längst ner.
Då måste det gå dubbla den strömmen genom lampa 2, eftersom spänningen över den är densamma som över lampa 3 och 4, men motståndet hos en enstaka lampa är hälften av motståndet hos två lampor. Alltså går det "2*i" igenom lampa 2.
All ström som går genom dessa lampor måste ju passera genom lampa 1. Genom lampa 1 går alltså "3*i".
Spänningen över lamporna 1 och 2 fördelas utifrån hur mycket ström som går igenom lampan. Högre ström ge högre spänning.
Alltså hamnar 3/5 av spänningen over lampa 1 och 2/5 av spänningen över lampa 2.
Över lamporna 3 och 4 hamnar också 2/5 av spänningen (samma som över lampa 2), och den fördelas lika mycket över varje lampa. Alltså hamnar 1/5 av spänningen över vardera lampa 3 och lampa 4.
Jasob skrev:Antag att det går strömmen "i" igenom lamporna 3 och 4 längst ner.
Då måste det gå dubbla den strömmen genom lampa 2, eftersom spänningen över den är densamma som över lampa 3 och 4, men motståndet hos en enstaka lampa är hälften av motståndet hos två lampor. Alltså går det "2*i" igenom lampa 2.
All ström som går genom dessa lampor måste ju passera genom lampa 1. Genom lampa 1 går alltså "3*i".
Spänningen över lamporna 1 och 2 fördelas utifrån hur mycket ström som går igenom lampan. Högre ström ge högre spänning.
Alltså hamnar 3/5 av spänningen over lampa 1 och 2/5 av spänningen över lampa 2.Över lamporna 3 och 4 hamnar också 2/5 av spänningen (samma som över lampa 2), och den fördelas lika mycket över varje lampa. Alltså hamnar 1/5 av spänningen över vardera lampa 3 och lampa 4.
Det var toppenbra förklarat! Fattar exakt vad du menar
Tack så mycket
