spänning och ström

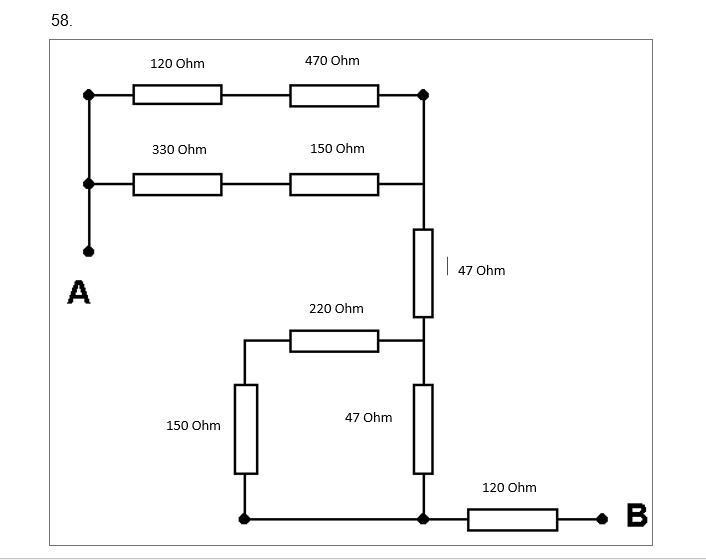

Tjenare har problem med att räkna ut delströmmar och spänningen över alla resistorer i följande krets:
Det jag hittils har räknat ut är Rtot men det vet jag heller inte om det är rätt fick det till = 162 Ω
Strömmarna beror av vilken spänning som finns mellan A och B. Det står ingenting om det. Annars är det en bra start. Jag har inte kontrollräknat.
Glömde att skriva att spänningen mellan a och b är 13V
Då kan du räkna ut hur mycket ström som går ifrån eller till A eller B. Sen kan du göra en potentialvandring om du vet vad det är och använda Kirchoffs lagar.
Fick ett annat värde på Rers nu som blev 201.6ohm
Min uträkning är ((120+470//330+150)//47) = 39.9ohm sen 220+150 = 370//47=41.7
41.7+39.9+120=201.6ohm
I vilket fall så blir ju Itot=13/201.6= 64mA
och hur blir det med spänningarna och strömmarna efter det? är det olika spänningar över 120Resistorn och 470 samt 330 och 150 medans dem har samma spänning över hela parallellkopplingen är lite lost.
Ser du att detta är samma krets? Man kan böja/dra i ledningarna lite som gummiband.
Det underlättar en del Trodde först att 47 var parallell med 120+470 och 330 + 150
Men hur ska jag räkna ut spänningsfallet över alla delarna ? måste jag börja med strömmarna ???
Ja, det är definitivt en väg framåt! Börja som sagt med att ta reda på den totala strömmen (itot), alltså den som skulle gå genom ersättningsresistorn för hela kretsen. Fortsätt sedan med att ersätta gruppen av 4 resistorer med 1 resistor (Rgrupp1). Genom denna resistor går också itot enligt någon av Kirchoffs lagar. Då kan du få fram spänningsfallet över gruppen (Ugrupp1). Denna spänning driver ström genom de 2 grenarna i grupp1. O.s.v...
Det finns kanske snabbare sätt, jag vet inte.
Checkade i facit och spänningen över tillexempel 220 resistor ska vara 0.68V får fortfarande inte fram något ..... vilka värden behöver jag räkna ut?
Rtot: (120 + 470)//(330 + 150) + 47 + (220 + 150)//47 + 120
Rgrupp1: (120 + 470)//(330 + 150)
Itot: Utot/Rtot, Utot = 13V
Ugrupp1: Rgrupp1*itot
Strömmen genom resistorerna (120 + 470) i1: Ugrupp1/Rgrupp1
Strömmen genom resistorerna (330 + 150) i2: itot - i1
och så vidare...
Fick ut alla värden tack så mycket för hjälpen!
Undrar över vad jag ska kalla strömmarna jag tänkte så här : I1 genom 330 och 150 I2 genom 120 och 470 sen kommer dem genom samma punkt och det blir I genom 47 sen I3 genom 220 och 150 I4 genom 47 sen flyter I genom 120. Hoppas ni fattar vad jag menar det jag mest undrar över är om jag har två olika parallellkopplingar bör jag kalla den första I1 och I2 och sen I3 och I4 på den andra.
Det spelar ingen roll. Jag tycker att du har valt bra namn. Man brukar välja små bokstäver för variabeln för ström men det är inte så viktigt. Jag ser att jag själv hade stort I för Itot på ett ställe. Det var ett misstag. itot, i1, i2,... är vad man brukar använda.

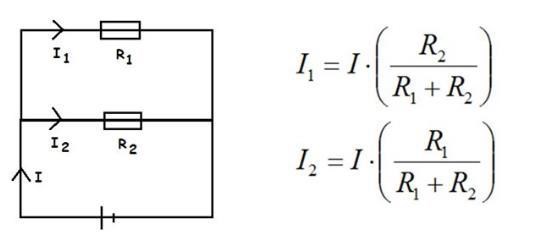

När man beräknat Itot, kan man vid parallell-kopplingarna tillämpa strömdelning:
