Spänning i elektrisk krets

Hej, jag har fastnat på en uppgift som lyder:

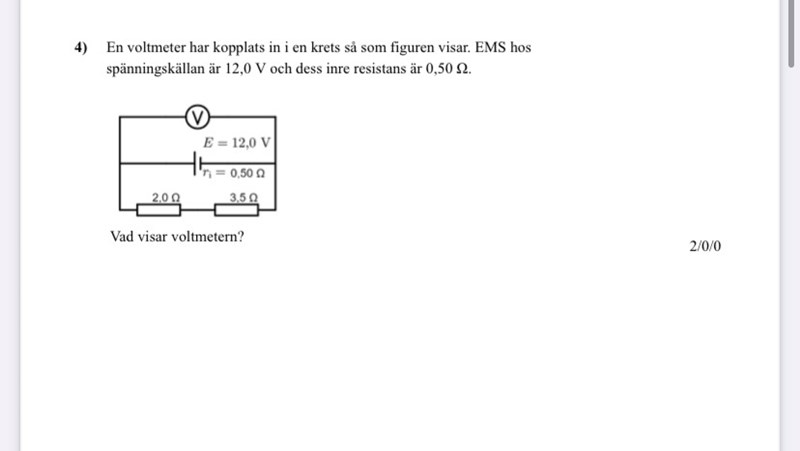

En voltmeter har kopplats in i en krets så som figuren visar. EMS hos spänningskällan är 12 V och dess inre resistans är 0,50 oms.

Vad visar voltmätaren?
Jag tror att jag behöver ta reda på den totala strömmen i kretsen genom formeln I=U/R. För att göra det behöver jag ta reda på den totala resistansen. Jag tänkte först att det borde bli 1/5,5+1/0,5 eftersom två resistorer är seriekopplade men jag har förmodligen fel för jag kommer ingen vart.

Matsmats 569 – Livehjälpare
Postad: 27 okt 2021 22:36

1) de två motstånden ligger i serie med varandra. Vad gäller för den ekvivalenta resistansen då?

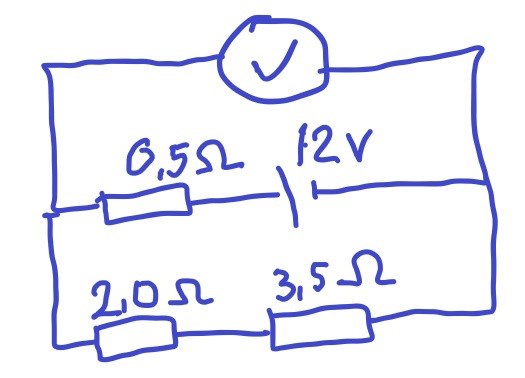

2) tänk på att det finns ett motstånd till, nämligen spänningskällans inre resistans. Man kan rita såhär:

Föreslår att du räknar ut strömmen genom kretsen, sedan borde du kunna räkna ut spänningen över voltmetern.

Tuttan16 11
Postad: 28 okt 2021 15:52
Matsmats skrev:

1) de två motstånden ligger i serie med varandra. Vad gäller för den ekvivalenta resistansen då?

2) tänk på att det finns ett motstånd till, nämligen spänningskällans inre resistans. Man kan rita såhär:

Föreslår att du räknar ut strömmen genom kretsen, sedan borde du kunna räkna ut spänningen över voltmetern.

Okej, I=U/R. Den totala resistansen borde bli 2+3,5+0,5=6. Den kretsande strömmen borde därför bli 12/6=2 ampere. Sedan när jag ska räkna ut spänningen över voltmetern så använder jag formeln U=RI vilket blir 6*2=12. Svaret ska bli 11 enligt facit och jag förstår att jag då borde räkna med att resistansen är 5,5 över voltmetern. Varför 5,5 och inte 6?

Mega7853 211
Postad: 28 okt 2021 17:32
Tuttan16 skrev:

jag förstår att jag då borde räkna med att resistansen är 5,5 över voltmetern. Varför 5,5 och inte 6?

Voltmetern mäter inte över 6ohm, utan endast 5,5ohm, eller över 12V och ett 0,5ohm-motstånd. Spänningen över dessa olika "ben" måste vara samma. Fundera över hur båda benen kan bli 11V.

Ett litet tips för självkontroll. Om svaret skulle vara 12V så måste det betyda att den inre resistansen inte har någon betydelse. Så är det ju inte, så det måste vara fel.

Tuttan16 11
Postad: 28 okt 2021 20:37
Mega7853 skrev:
Tuttan16 skrev:

jag förstår att jag då borde räkna med att resistansen är 5,5 över voltmetern. Varför 5,5 och inte 6?

Voltmetern mäter inte över 6ohm, utan endast 5,5ohm, eller över 12V och ett 0,5ohm-motstånd. Spänningen över dessa olika "ben" måste vara samma. Fundera över hur båda benen kan bli 11V.

Ett litet tips för självkontroll. Om svaret skulle vara 12V så måste det betyda att den inre resistansen inte har någon betydelse. Så är det ju inte, så det måste vara fel.

Tack så mycket för förklaringen !
