Spänning

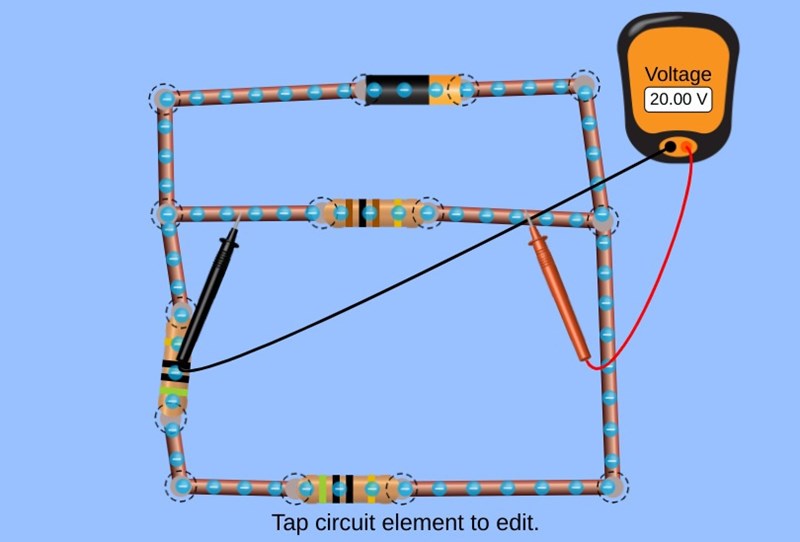

Varför/hur är spänningen 20 V? Elektronerna passerar resistorn? Däremot om vi mäter spänningen över 50 ohm resistorn då är det 10 V. Varför ändras det inte för 20V?
Ser du att man kan säga att voltmetern är ansluten över batteriet?
Du kan flytta voltmeterns mätpinnar närmare batteriet utan att passera något motstånd och ledarna förändrar inte spänningen.
Det övre motståndet är kopplat direkt till batteriet, alltså är spänningen över det samma som spänningen över batteriet.
De två nedre motstånden är kopplade i serie och över båda tillsammans finns batteriets spänning. Men över vart och ett av dem är spänningen lägre eftersom spänningen delas mellan dem.
Programmeraren skrev:Ser du att man kan säga att voltmetern är ansluten över batteriet?
Du kan flytta voltmeterns mätpinnar närmare batteriet utan att passera något motstånd och ledarna förändrar inte spänningen.Det övre motståndet är kopplat direkt till batteriet, alltså är spänningen över det samma som spänningen över batteriet.
De två nedre motstånden är kopplade i serie och över båda tillsammans finns batteriets spänning. Men över vart och ett av dem är spänningen lägre eftersom spänningen delas mellan dem.
så om spänningen över de är 10 V var då skulle t.ex strömmen bli 10/40 t.ex om R = 40 Ohm för var och en av resistorerna?
Exakt!
Den här videon förklarar serie- och parallellkoppling: https://www.youtube.com/watch?v=L4OkCzc4fbg
