Spänning
Hej!

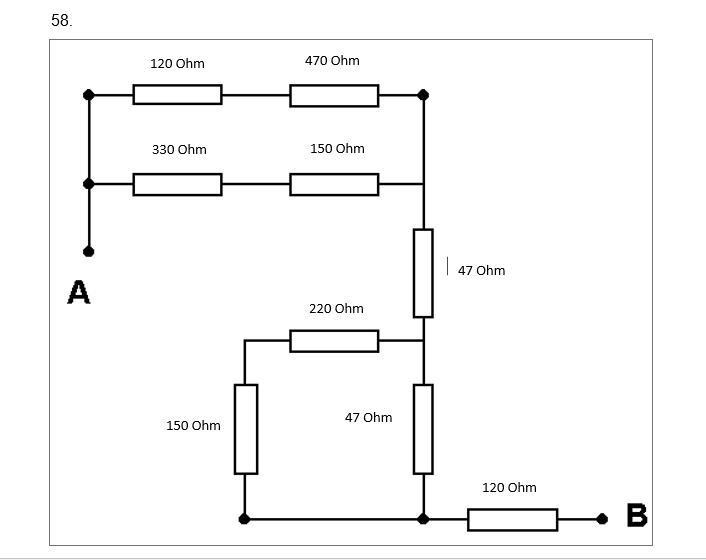

Har en krets som jag ska räkna ut spänningen över en resistor
Vilken spänning ligger över 220 ohms resistorn?
Mellan A och B ligger en spänning på 13 Volt.
Visa spoiler
Svaret ska bli runt 0.68 5% är tillåtet att svaret kan skifta för avrundningar
Förstår inte hur jag ska få fram ersättningsresistansens först ens
Ta en krets i taget.
120 + 470 = 590 ohm i översta kretsen. Gör lika med den under och då kan du räkna ut ersättningsresistansen för de fyra övre motstånden eller hur?
Sedan får du den i serie med 47 ohms motståndet.
Du måste också räkna ut ersättningsmotståndet för 220, 150 och 47 ohms motstånden.
Då ska du ha tre motstånd i serie och då kan du räkna ut strömmen och spänningsfallet över de tre.
Hänger du med så här långt?
120+470 parallell med 330 och 150 sen serie med 47 men hur blir det sen?
lukas7331 skrev:120+470 parallell med 330 och 150 sen serie med 47 men hur blir det sen?
220+150 parallell med 47
Nu lägger du ihop de tre ersättningsmotstånd som finns kvar och räknar ut strömmen i din krets.
När du har den kan du räkna ut spänningsfallet över kretsen du är intresserad av och därifrån sedan göra en ytterligare spänningsdelning via strömmen över 220 och 150 ohms motståndet
Fick rätt nu tack conny!
