Snittplan

Jag hade velat rita in flera snittplan till denna uppgiften men här får jag enbart rita in ett (A)

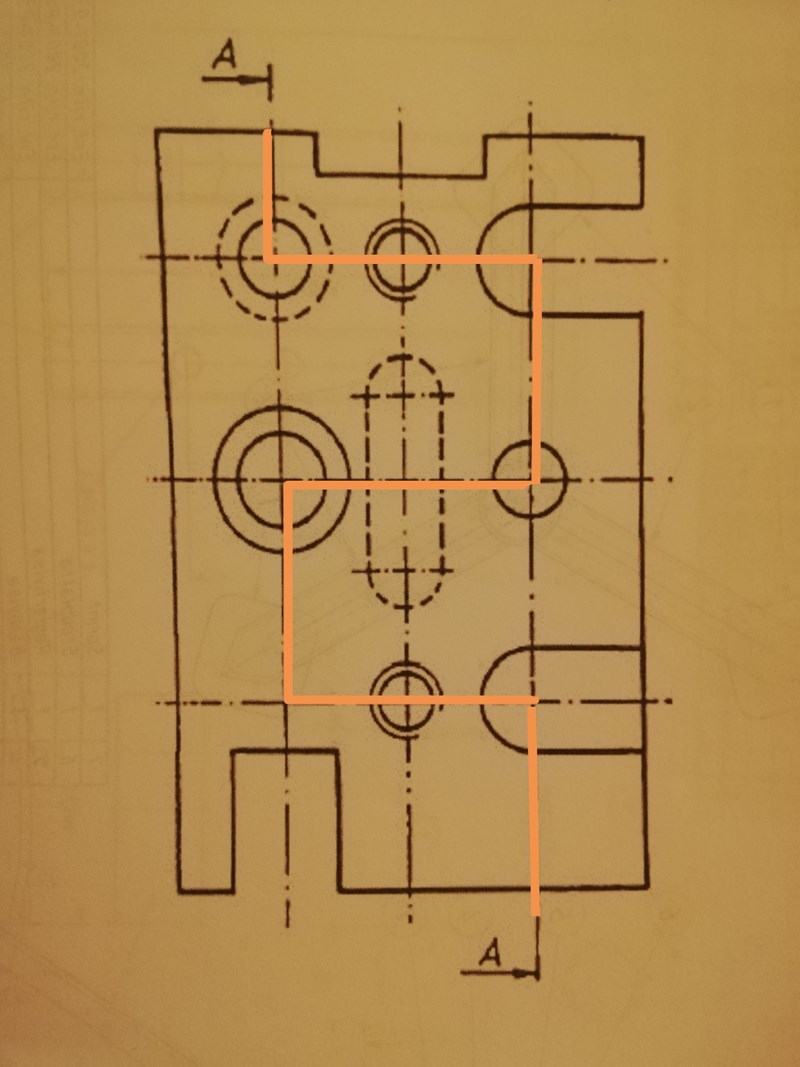

Mitt förslag är:

Där de horisontella planen ritas i sammanhängande plan? (känns inte rätt)

Jag skulle nästan vilje rita de vertikala och horisontella planen som sammanhängande men vet ej om man får detta då det kan medföra en viss otydlighet...

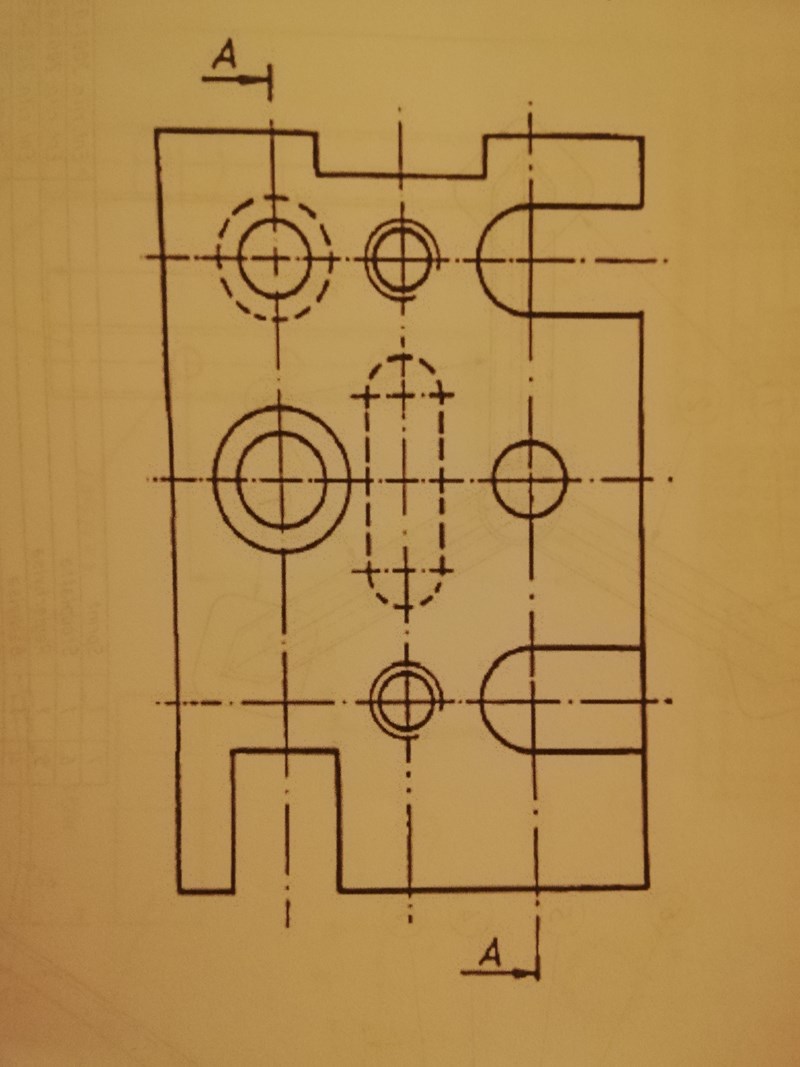

Någon ritteknikkunnig som kan guida mig här? Uppgiften är att rita ut snittplanet A-A, samt sedan rita snittvyn.
