Snittmetoden fackverk mot vägg
Återigen stött på osäkerhet kring användning av snittmetoden. Har ett fackverk som är placerat mot en vägg där två stänger mitt i fackverket söks. Är nog lite för osäker på hur krafterna fördelas för att kunna ta mig vidare.
Har börjad med att frilägga hela konstruktionen för att se var stödkrafterna tar vägen.
Enda angivna kraften i fackverket är -50 kN
Eftersom E är ett "rullande" stöd ska det som jag förstått inte finnas någon yttre kraft i y led (R Ey), däremot är F ett fast stöd, borde då anta att reaktionskraften i F (dvd R Fy) är 50 kN.

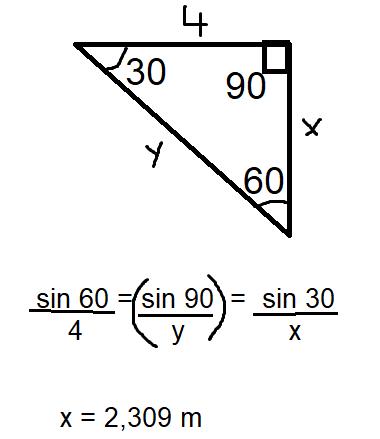

Måttet för EF är inte angivet, så beräknar längden 4+x m där x är en kateter i triangeln DEFm
Med sinussatsen får jag x till 2,309 m, dvs längden EF blir ca 4,309 m
Ställer upp jämviktsekvation för moment genom att rotera kring punkten E
I så fall borde R Ex bli 126,8 kN
Men jag får en känsla av att detta inte är riktigt pga fackverkets form mot väggen och inser att egentligen borde ju momentet motverkas av R Fy.
Kan dock inte komma på någon annan lösning i och med att jag saknar krafter i E och F mot väggen.
