Snabb fråga, jordad krets

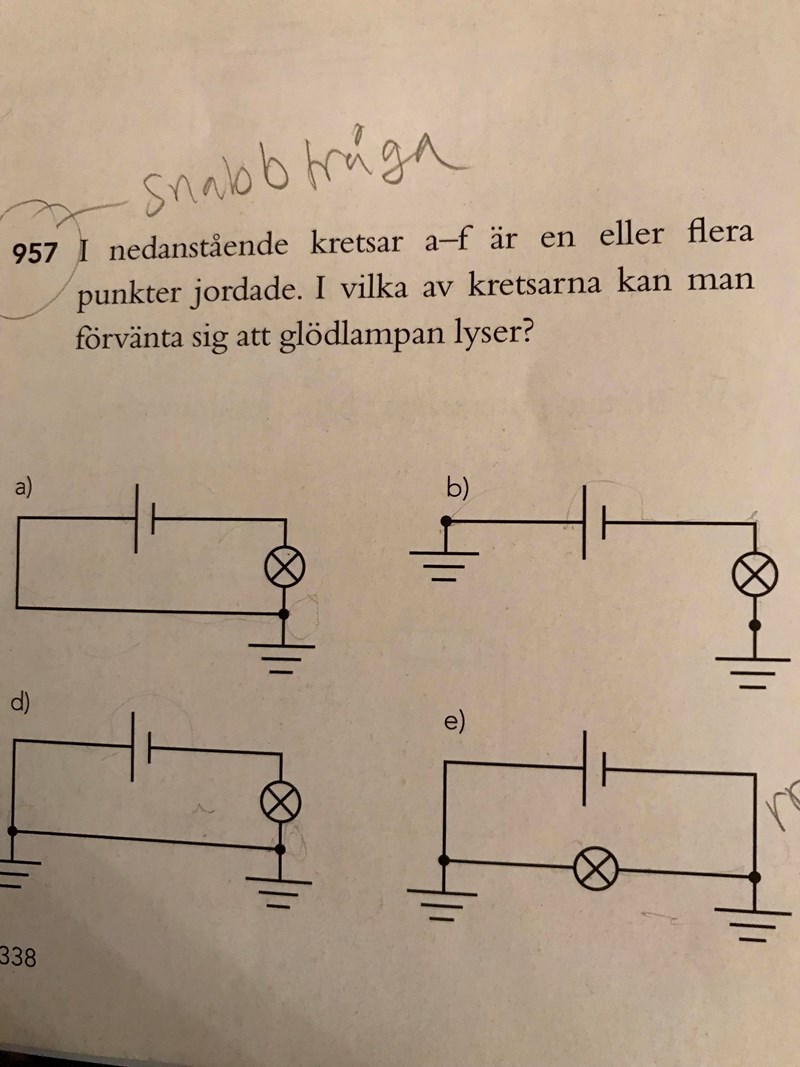

Hej i min uppgift står det såhär :

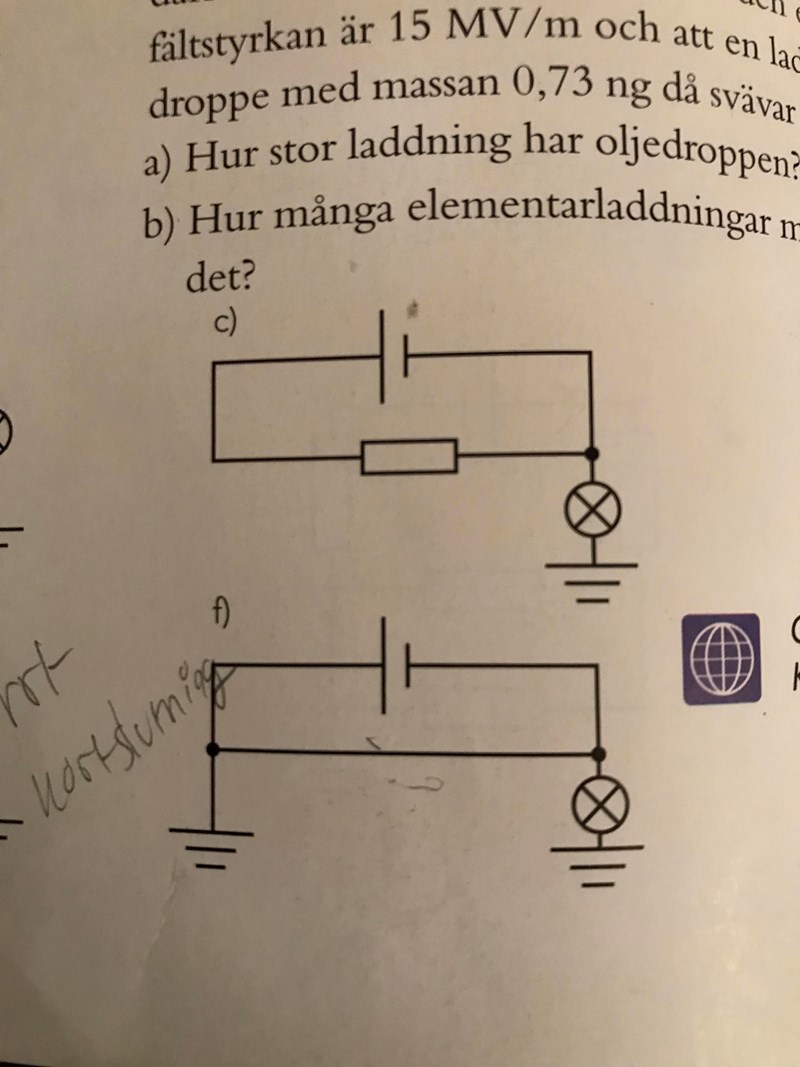

Jag löste uppgiften rätt, men i facit har de också nämnt att i krets e) och f) blir det kortslutning. Är det pågrund av att all ström kommer gå till den jordade punkten och inte till lampan?
I f) är det en tråd som kortsluter. I e) är kortslutningen via jord ("jord" är till exempel chassit på en bil).
Mellan två jordsymboler kan du rita en extra ledning. Då kan eventuell kortslutning bli mer uppenbar.
vad menar ni med att i f) är det en tråd somkortsluter ? all ström går då genom jord ?
detrr skrev :vad menar ni med att i f) är det en tråd somkortsluter ? all ström går då genom jord ?

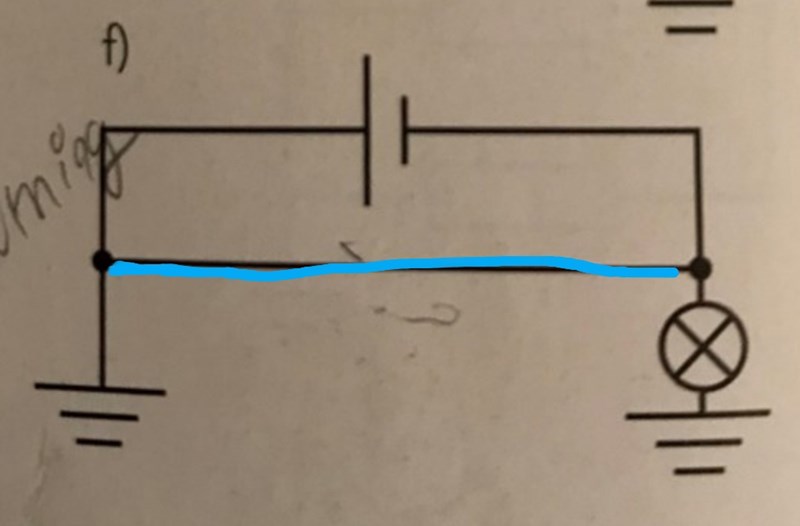

Nej, i f) är det den blåa tråden som kortsluter. All ström går genom den blåa tråden. Ingen ström går genom lampan eftersom dess resistans är "oändligt" mycket högre än den blåa trådens.
