småsignalschema

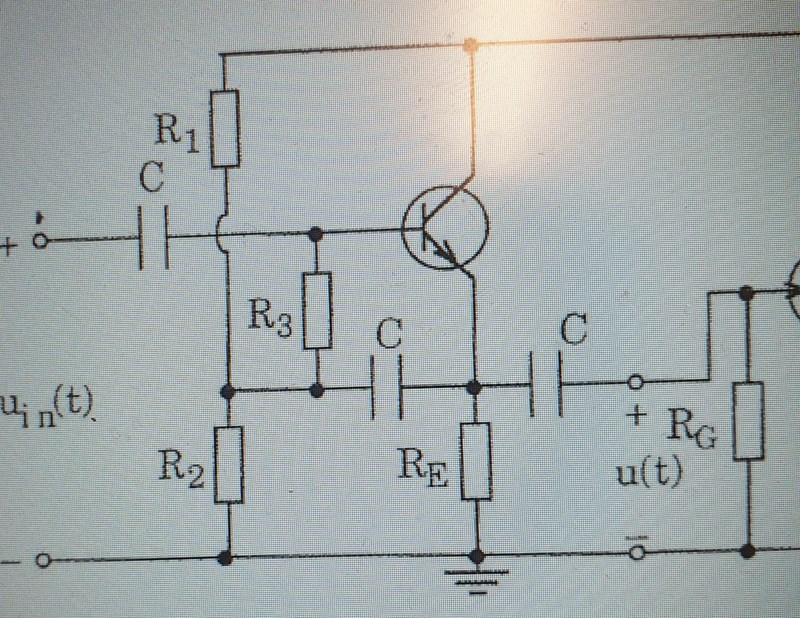

hej. Hur blir signalschemmat för en sådan här förstärkare?
C ska väl antas stora nog för att antas fungera som kortslutningar för småsignal.
Om man till en början tillfälligt tar bort R3 och lasten RG, så ser jag en emitterföljare där u(t) = uin(t)
Har det då någon betydelse vilket värde R3 har, man får väl fortfarande u(t) = uin(t) ?
Det finns väl begränsningar som t.ex. att uin(t) inte orkar driva hur lågohmig last (R3 + R1//R2) som helst.
Hur blir r1 o r2 parallelkoplad? Ser ju att r3 går in basen. O tänker att re o r2 o rg är parallelkoplad ut från emittern?!? Men vad händer med r1? o blir re kortsluten?
Hur blir r1 o r2 parallelkoplad?
Från småsignal-synpunkt är VCC (spänningsförsörjning) och GND (jord) sammankopplade. Nu har du klippt bort högerdelen i schemat, men det ser ut som att kolletorn på transistorn är ansluten till VCC.
Ser ju att r3 går in basen.
Från småsignal-synpunkt går R3 inte in i basen. R3 är inte seriekopplad med C från +uin(t) in i basen.
Poängen med en emitterföljare är att transistorn "skjuter på" med ström så att u(t) = uin(t) oberoende av lasten RG's storlek, så länge som transistorn orkar driva med tillräckligt med ström.
Sedan får man fundera över vilken betydelse R3 har.
Så r1 //r2 går in i basen? O re//rg går ut från emittern? Ska jag ignorera r3 helt när jag ritar signalschemmat eller är r3 seriekopplat med r1//r2? Re är ju kopplat till jord o C blir den kortsluten då potentialen I jord o C är 0?blir de bara rg ut från emittern isåfall?
Så r1 //r2 går in i basen?
Återigen använder du uttrycket "går in i basen" felaktigt.
Från småsignal-synpunkt går R1//R2 inte in i basen. R1/R2 är inte seriekopplad med C från +uin(t) in i basen.
O re//rg går ut från emittern
Ja, RE//RG ska ses som lasten på utgången
Ska jag ignorera r3 helt när jag ritar signalschemmat eller är r3 seriekopplat med r1//r2?
Det finns en spänningsdelning som man kan fundera över vilken betydelse den har:
förstår din tanke men ser inte hur jag ritar de lasterna i ett signalschema? då de inte är kopplade till basen,emittern eller kollektorn

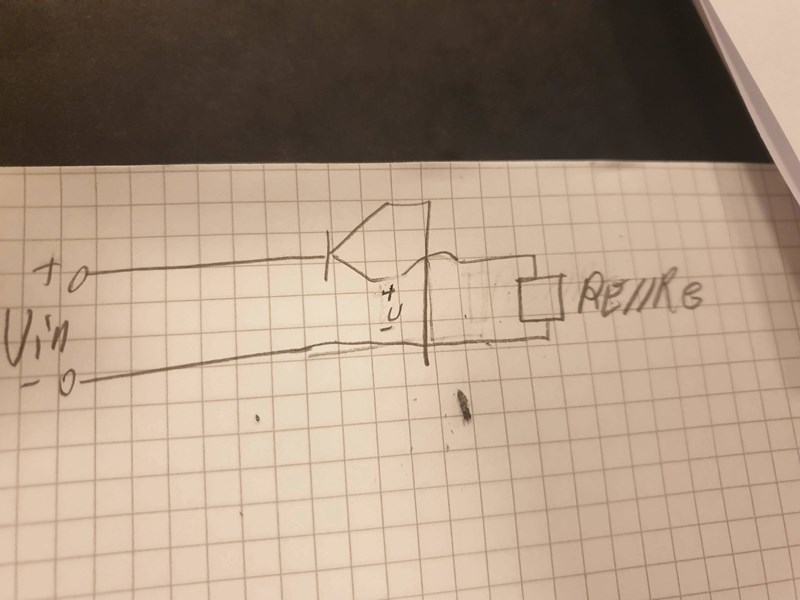

blir det såhär?

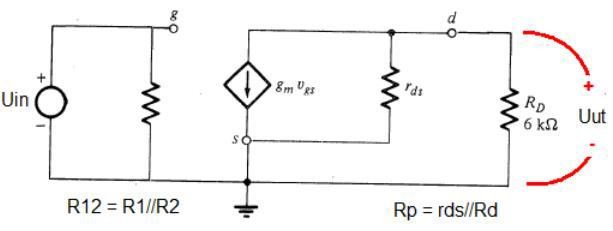

Om du lät dig inspireras av nedanstående figur, hur skulle du rita då?
Men mitt signalschemmat stämmer väl?
Jag undrar om uppgiftsskrivaren förstod komplexiteten i denna uppgift.
Jag googlade lite och hittade att kretslösningen kallas "bootstrapped emitter-följare".
Återkopplingen av utsignalen via R3 får en dramatisk påverkan på inimpedansen
Du kan läsa mer t.ex. här:
https://electronics.stackexchange.com/questions/268944/effect-of-bootstrapping-in-amplifier-circuit
Men i mitt fall borde jag kunna köra ohms lag över r1//r2//re//rg för att få ut u om jag inför rädd?
...för att få ut u om jag inför rädd
Nu förstår jag inte vad du menar.
För emitterföljare gäller även i denna uppgift:
Sedan har jag gett dig en länk som beskriver t.ex. inimpedansen.
Blev fel. Men A är i u i mitt fall. Dock förstår inte vad re är i länken
Fattar inte vad r_pr är heller
Men A är i u i mitt fall. Dock förstår inte vad re är i länken
A är emitterföljarens spännings-förstärkning:
.
re är transistorns interna småsignal-resistans mellan bas och emitter. När RE är mycket större än re, är A nära ett.

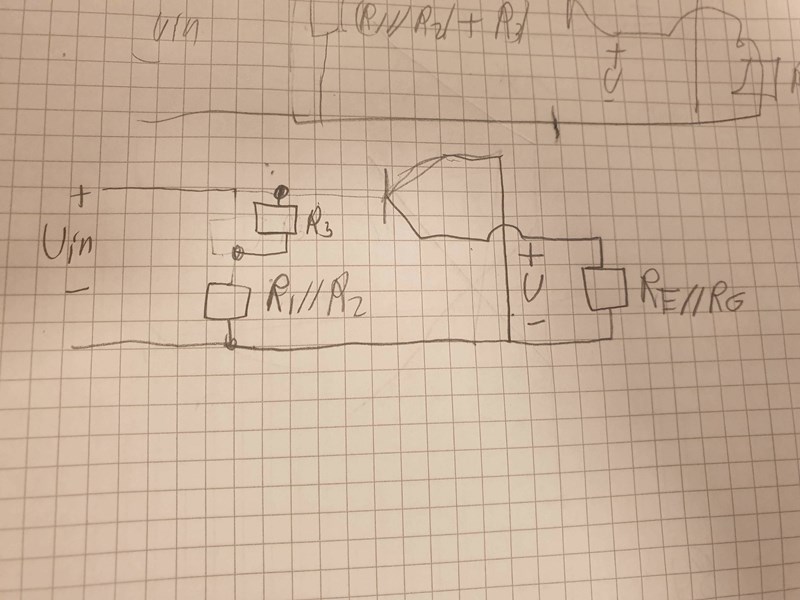

detta blir rätt småsignalschemma. Men funderar på hur jag ska få ut u. Vet ju inte vilken ström som går genom parallelkoppningen. Men går det o använda spänningsdelning?
Inimpedansen är helt annorlunda än vad du tycks ha ritat.
Som tidigare skrivit...du kan läsa mer t.ex. här:
https://electronics.stackexchange.com/questions/268944/effect-of-bootstrapping-in-amplifier-circuit
