jocke22 behöver inte mer hjälp
jocke22 72
Postad: 24 okt 2022 17:00

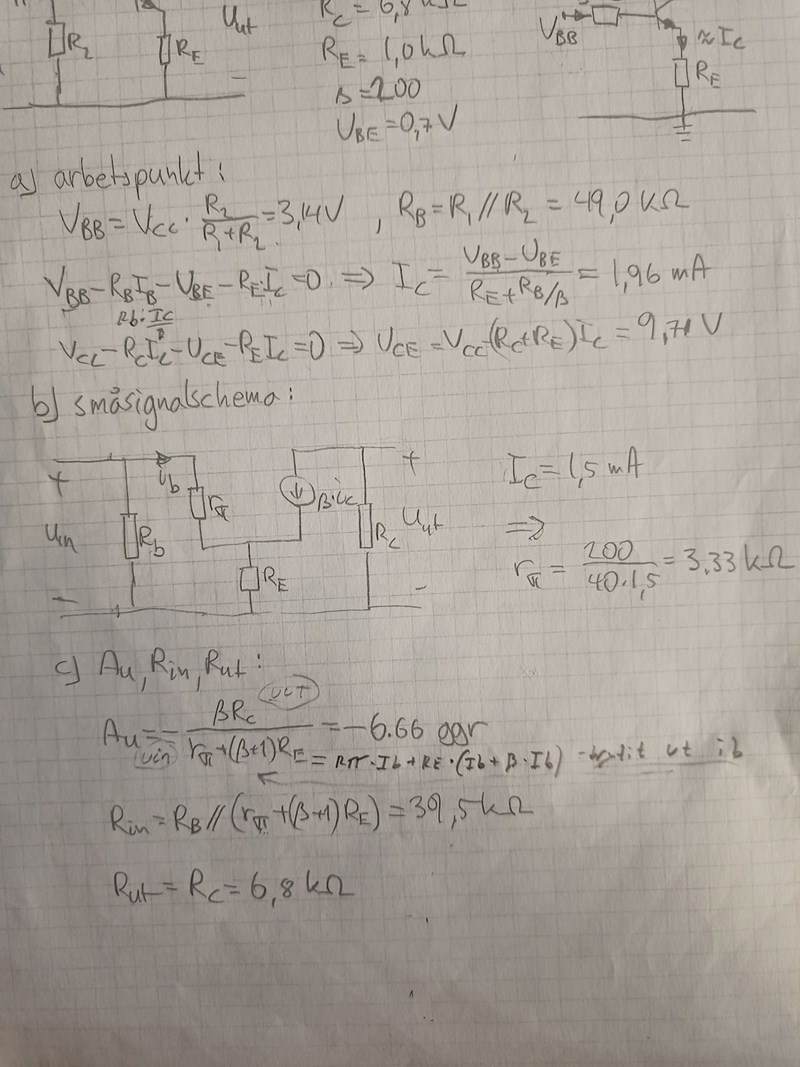

Småsignal schema beräkna uin

Jag undrar varför man ibland skriver rpi+(b+1)*re medans ibland skriver man (rpi+b*re) jag kan räkna vanliga småsignal schema utan resistor under e. Tacksam för hjälp.

Jan Ragnar 1890
Postad: 24 okt 2022 22:40

Om man i nämnaren på spänningsförstärkningen, dvs rπ + (1+β)RE, ibland hoppar över ettan har väl ingen praktisk betydelse då transistorns strömförstärkning β oftast är stort; 100<β<200.

jocke22 72
Postad: 28 okt 2022 07:50

Tack 🙂
