Skjuvspänning i bult

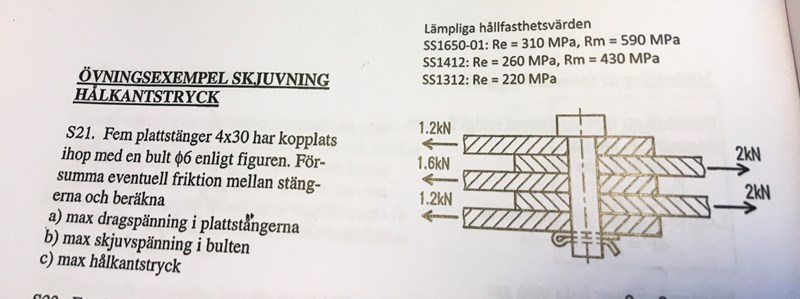

Hej! Jag har klarat av och förstår uppgift a) och c).
det är b) som jag inte förstår mig på *varför*.
Svaret i facit är 42 MPa (N/mm^2)
Skjuvspänningen i bulten ges i så fall av:
Tmax = 1200 / 3^2 * pi ≈ 42 MPa
I uppgift a) och c) har jag använt mig av krafterna på högra sidan (2 + 2)kN. Varför ska man nu i b) använda sig av 1,2kN??
Jag menar, om jag räknar ut skjuvspänning med 2kN blir den ju högre.
Hur varierar tvärkraften i bulten?
Ebola skrev:Hur varierar tvärkraften i bulten?

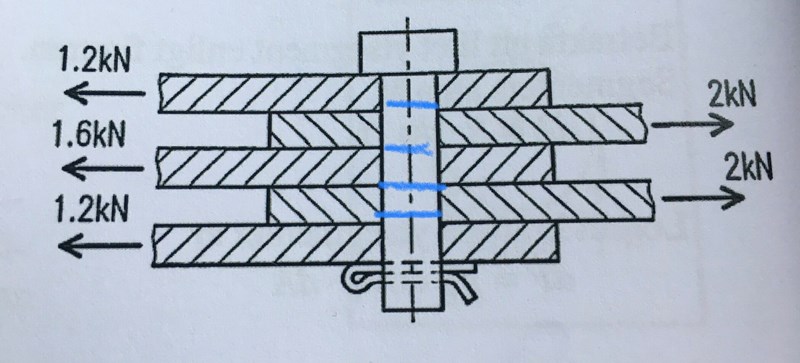

Bulten skjuvas i fyra ställen tror jag.
Även om detta är rätt eller inte. Varför blir det 1.2kN vi använder för att lösa ut MAX skjuvspänningen? Jag tror jag blir förvirrad för det är så många olika storlekar på krafterna och att de angriper i så många ställen.

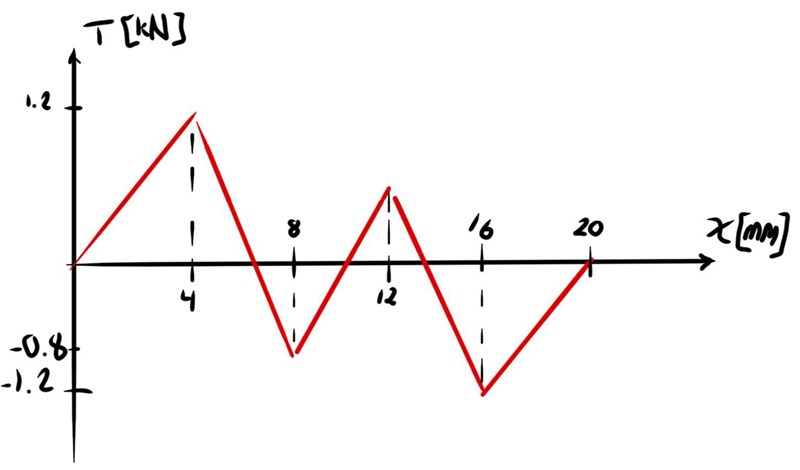

Genom modellering enligt teknisk balkteori kan du snitta fram Tvärkraftens variation längs med bulten som:
Skjuvspänningen definieras som:
I det här fallet blir motståndet mot skjuvning lika med tvärsnittsarean enligt . Maximala tvärkraften är 1.2 kN vilket ger maximala skjuvspänningen som .
