skillnaden mellan strömstyrka och spänningen

Hej!

Vad är skillndaen mellan strömstyrka och spänning?

Strömstyrkan förkortas med I och mäts i ampere, spänningen förkortas U och mäts i volt.

Men vad är det de gör som skilljer dem ifrån varandra.

Pieter Kuiper 8033 – Avstängd
Postad: 27 mar 2023 08:53 Redigerad: 27 mar 2023 09:24

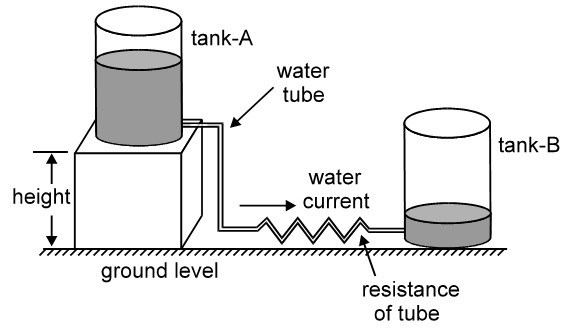

Jag tycker att det är bäst att utveckla en intuition om detta med hjälp av analogin med vattenflöden.

Där är då ström att jämföra med flödet av vatten i rännor eller i rör (och mängden vatten i liter kan jämföras med elektrisk laddning i coulomb).

Elektrisk spänning är då att jämföra med höjd eller med tryck. Det är det som driver vattenflödet (strömmen). Även orden "potential" och "potentiell energi" passar den analogin.

Ett batteri är då som en pump.

Jag tycker att denna bild är ganska rolig och träffsäker (absolut inte min):

Strömstyrkan (ampere) är den mängd ström som lyckas passera, spänningen (volt) är hur hårt strömmen "knuffas fram" (i fysikens värld, hur stor skillnaden är i elektrisk potential mellan två punkter) och resistansen/motståndet (ohm) är hur svårt det är för strömmen att ta sig fram.

Denna bild förklarar även sambandet mellan de tre, U=R·IU=R\cdot I. Om spänningen är väldigt hög, ja då kommer det antingen passera mycket ström genom kretsen, eller så måste motståndet vara väldigt stort. På samma sätt kan man se på strömstyrkan – om den är väldigt låg, då är det antingen motståndet som är högt eller spänningen som är låg.

Laguna Online 30472
Postad: 27 mar 2023 10:02

Man får tänka på att om det är två resistorer i rad så motsvarar det inte två ohm-snubbar i rad med en viss begränsning, utan en med ersättningsresistansen. Eller går det att fixa modellen så det blir rätt då också?

Smutstvätt Online 25070 – Moderator
Postad: 27 mar 2023 11:23 Redigerad: 27 mar 2023 22:29

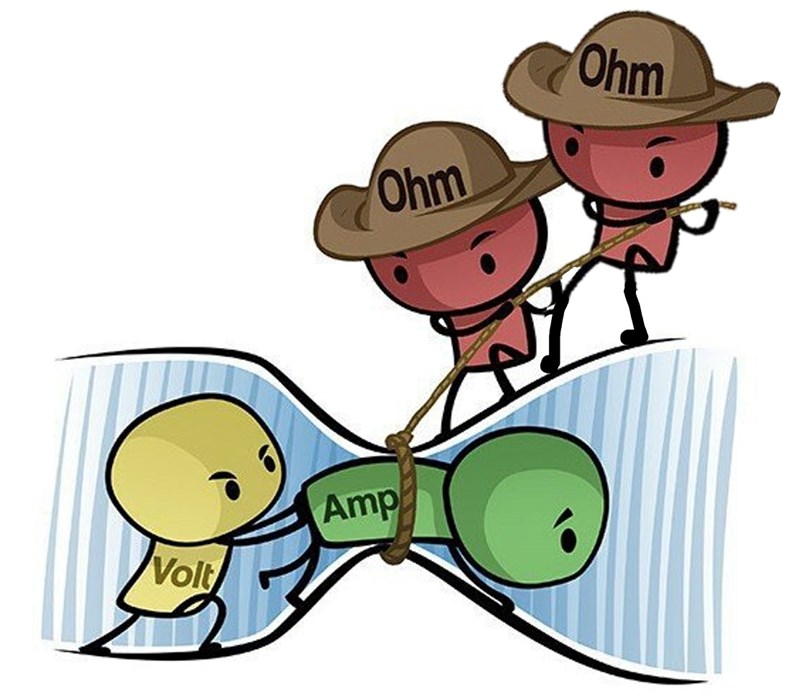

Bra fråga! Jag vet faktiskt inte, hmmm... För seriekopplingar blir det ju egentligen bara två gubbar (varning för ful redigering):

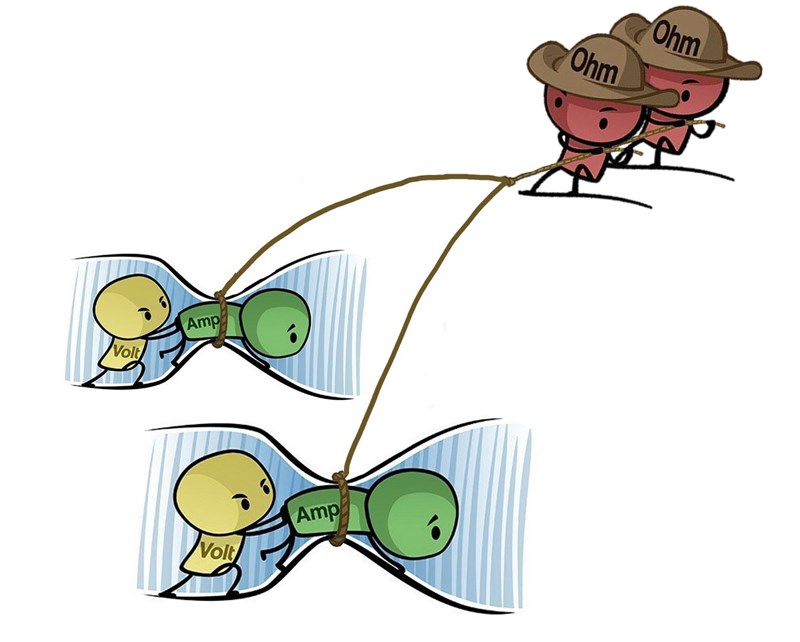

Men parallellkopplingar, den är svårare. Kanske något i stil med (varning för ännu fulare redigering):

Om vi då ser repet som resistorerna, så förklarar det till viss del varför ersättningsresistansen kan bli mindre än de ingående resistorernas styrka – ohm-gubbens dragkraft måste fördelas på flera ampere-gubbar.







Alltså denna bild är långt ifrån en uttömmande beskrivning av hur ström, spänning och resistans hänger ihop, men den förklarar det grundläggande sambandet, mellan de tre. :)


Tillägg: 27 mar 2023 22:29

Vet inte varför min bild försvann när jag redigerade mitt inlägg… :(


Tillägg: 20 jul 2023 17:46

Detta var bilden jag satte ihop för längesedan:
