Skillnad mellan tyngdpunktsläge och neutrallager
Uppgiften berör en del olika saker, med det enda jag är ute efter är det plastiska tröghetsmomentet eftersom jag försöker förstå detta koncept.

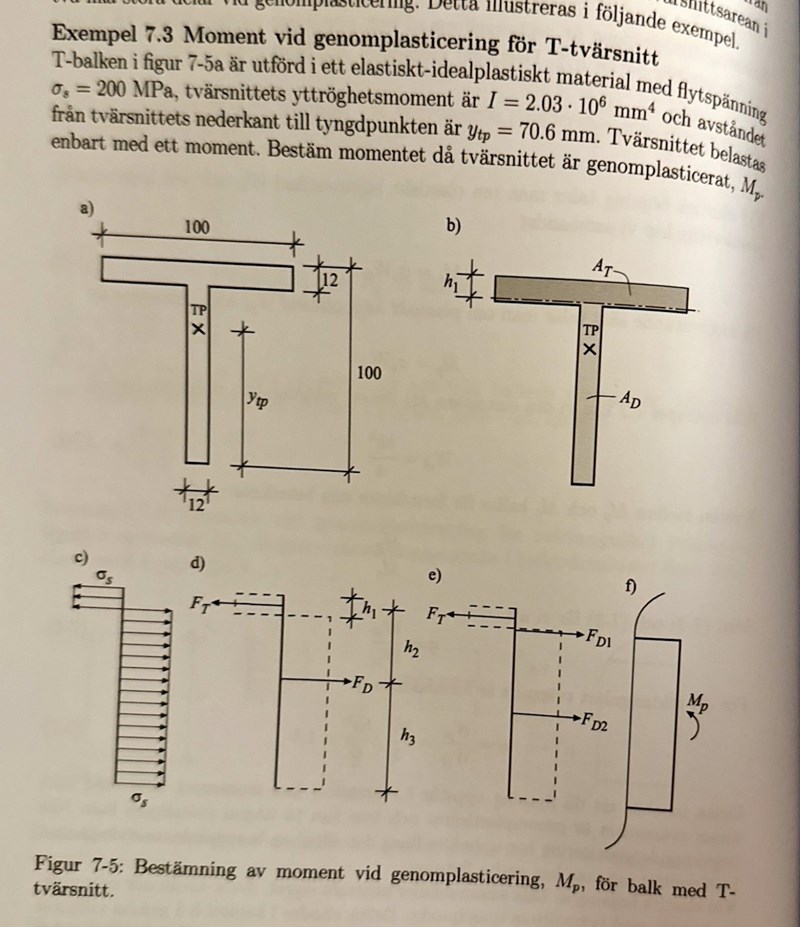

I uppgiften står det att tyngdpunkten yp från nederkanten är 70,6 mm. Jag trodde att detta också betydde att det neutrala lagret också var där.
I denna del beräknar uppgiften distansen till neutrala lagret, men jag förstår inte alls innebörden av ekvationen. Jag skulle verkligen behöva att någon förklarar varför ekvationen är uppsatt på detta sättet.

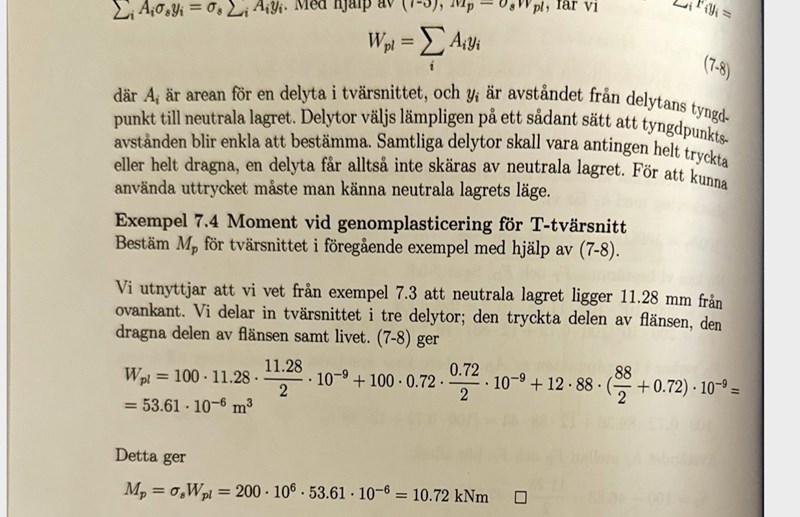

Slutligen beräknas Wpl vilket jag tror att jag förstår, om jag bara visste var neutrallagret fanns.
jag ser nu att ekvationen gällande det neutrala lagret är "arean över neutral lagret = arean under neutral lagret". Men detta förutsätter väl att man vet att neutral lagret är i den flänsen, hur vet man detta? Sedan förstår jag återigen inte skillnaden mellan neutral lagret och TP. Tack!
Neutrallagrets position beräknas genom jämvikt för spänningarna över tvärsnittet. För ren böjning ligger neutrallagret i tvärsnittets tyngdpunkt. Vid plasticering flyttas neutrallagret på grund av att spänningen över tvärsnittet inte längre varierar linjärt från dragning till kompression med noll i neutrallagret.
Ekvationen du inte förstår är jämvikt mellan övre sidan med kompression och undre sidan med dragning. För en T-balk med samma höjd som bredd ligger (nästan) alltid neutrallagret i flänsen vid genomplasticering.
Du kan visa detta ganska enkelt med momentjämvikt runt ett hypotetiskt neutrallager. Du kan alltså postulera att neutrallagret finns i livet men jämvikten kommer inte lösas då.
