Ska elektrisk ström i två olika riktningar subtraheras?
Hej, ursäkta svengelskan men läser fysik på engelska just nu

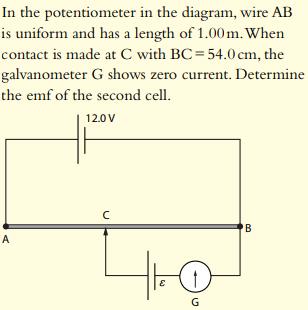

Jag har jobbat en del med elektriska kretsar nu och begriper mig på Kirchhoffs olika lagar som jag använder för att få fram current/potential difference inom de olika delarna av kretsarna. Jag begriper mig dock inte på ovanstående.
Hur är det möjligt för currenten att bli noll? Skall detta ses på som ett slags temporär superposition, en sammanslagning av vektorer (som för vågor), som därefter återgår till sin initiala magnitud eller tänker jag fel? Och är currenten isåfall noll när volten från det nedre batteriet är lika med volten från det högre?
Ursäkta all förvirring, men vet inte riktigt hur jag skall formulera mig då jag inte fullt ut begriper teorin bakom allt detta.
Ersätt AC med ett motstånd och BC med ett annat motstånd, deras resp resistans förhåller sig som längden på trådarna.
Spänningsfallet över BC är exakt lika stort som den okända cellen s emk.
Spänningsfallet över BC kan du beräkna med spänningsdelning mellan AC och BC
och som svar på dina funderingar
Som du ser är cellerna kopplade så att + ligger mot +, därför blir det 0 ström när spänningen över BC är lika med spänningen över cellen
Ture skrev:Ersätt AC med ett motstånd och BC med ett annat motstånd, deras resp resistans förhåller sig som längden på trådarna.
Spänningsfallet över BC är exakt lika stort som den okända cellen s emk.
Spänningsfallet över BC kan du beräkna med spänningsdelning mellan AC och BC
och som svar på dina funderingar
Som du ser är cellerna kopplade så att + ligger mot +, därför blir det 0 ström när spänningen över BC är lika med spänningen över cellen
Tack för ett mycket tydligt och bra svar!
Eftersom längden är proportionell mot spänningsfallet (potential difference) så tänker jag att man då enkelt kan ta 0.54 (andelen av de 12 volten som kommer förloras över BC) * 12 för att få rätt svar. Stämmer detta?
Stämmer!
