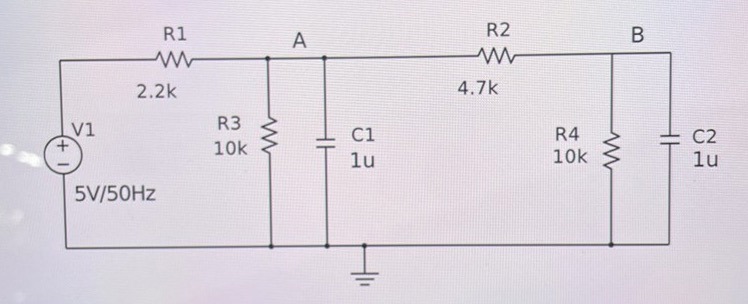

Simulering i LT-spice

Det ser knepigt ut!

Kan det vara att kapacitanserna får tokiga värden när man använder "," som decimaltecken i stället för "."?

Ett litet LT Spice tips:

Man kan lägga in en "mätpunkt" genom att använda:

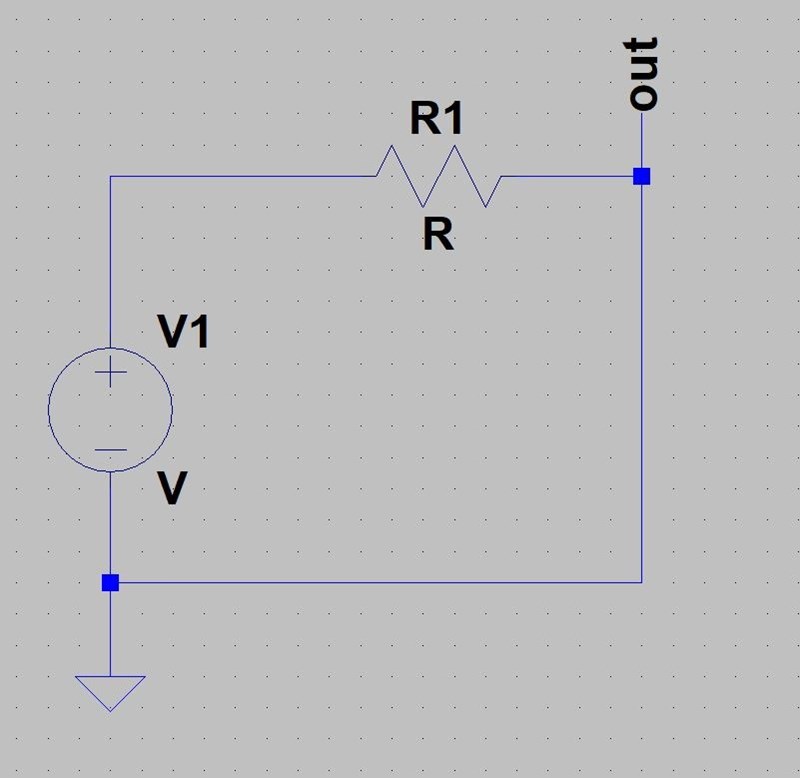

Den lilla symbolen med ett A. Den kopplas in i schemat som en vanlig komponent och man kan ge den ett eget namn. I ett schema ser det sen ut så här:

Signalen "out" dyker sen upp i listan med noder när man gör "Add trace" i plotfönstret.

ThomasN skrev:

Det ser knepigt ut!

Kan det vara att kapacitanserna får tokiga värden när man använder "," som decimaltecken i stället för "."?

Jo, ltspice förstår inte kommatecken, använd punkt istället.

Ett tips är att du kan använda prefix precis som uppgiftbilden, det blir mer lättläst då (men för mega använder du prefixet "Meg", annars misstar ltspice det för milli. Lite irriterande, men man lär sig...)

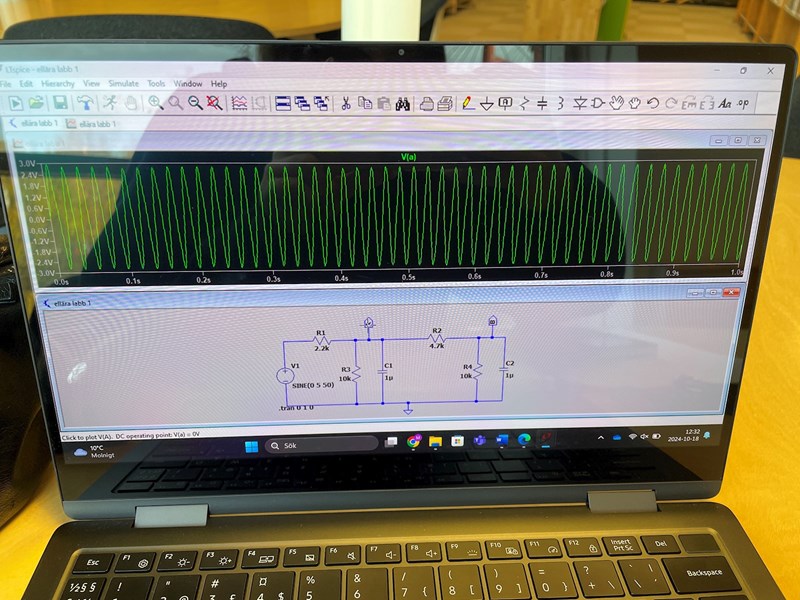

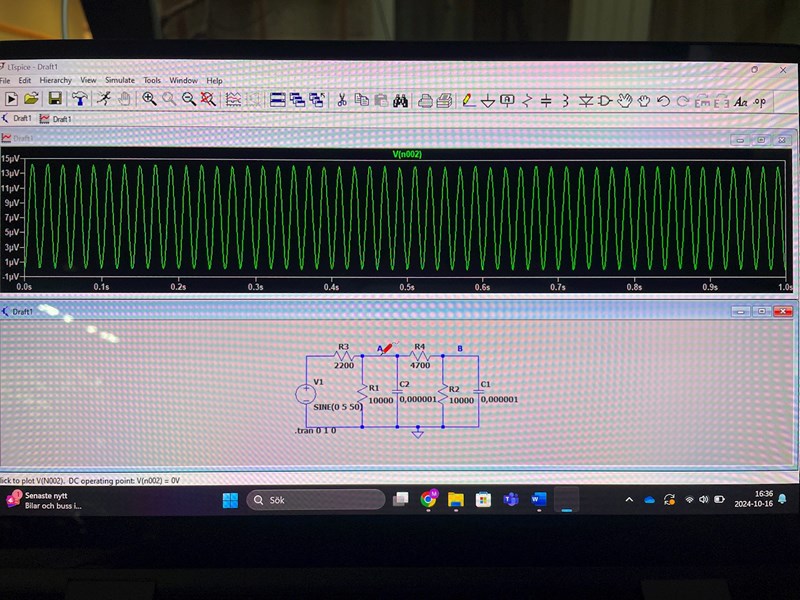

Hej tack alla för era svar ja har försökt applicera alla eran hjälp men det blir lite tokigt ändå. Eller iallafall att jag inte vet hur man ska tolka svaren…

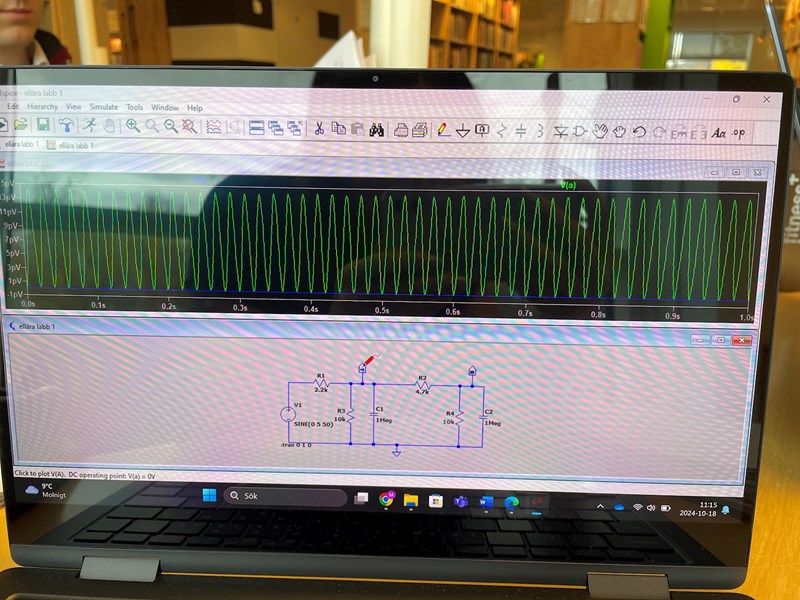

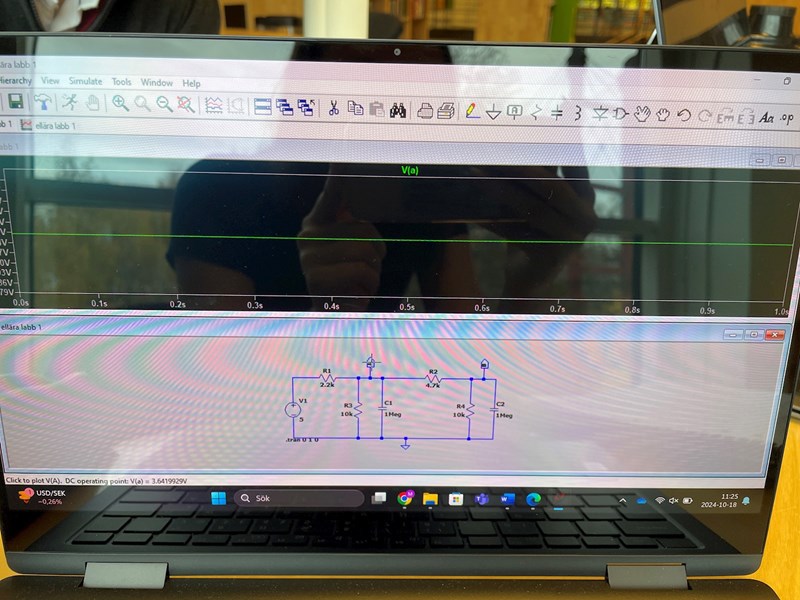

Eller hmmm nu ändrade jag spänningskällan från Ac till DC och får det att se ut så här:

är detta lämpligt. Nu är det ju iallafall ett rakt streck som kan avläsas. Det ända jag funderar över är att man ska svara i grader också..? Hur ser jag graderna?

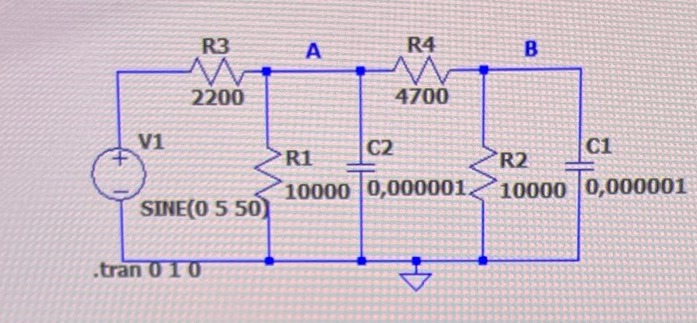

Oj, du har kapacitanser på 1MF! Alltså 10⁶ i stället för 10^-6

Prova med att skriva 1u i stället, eller 0.000001. (Med punkt, inte kommatecken)

Använder du en DC i stället så får du bara spänningsdelning mellan resistanserna. Kapacitanserna kan du stryka.
Någon fasförskjutning existerar inte om vi har DC.

ThomasN skrev:

Oj, du har kapacitanser på 1MF! Alltså 10⁶ i stället för 10^-6

Prova med att skriva 1u i stället, eller 0.000001. (Med punkt, inte kommatecken)

Använder du en DC i stället så får du bara spänningsdelning mellan resistanserna. Kapacitanserna kan du stryka.
Någon fasförskjutning existerar inte om vi har DC.

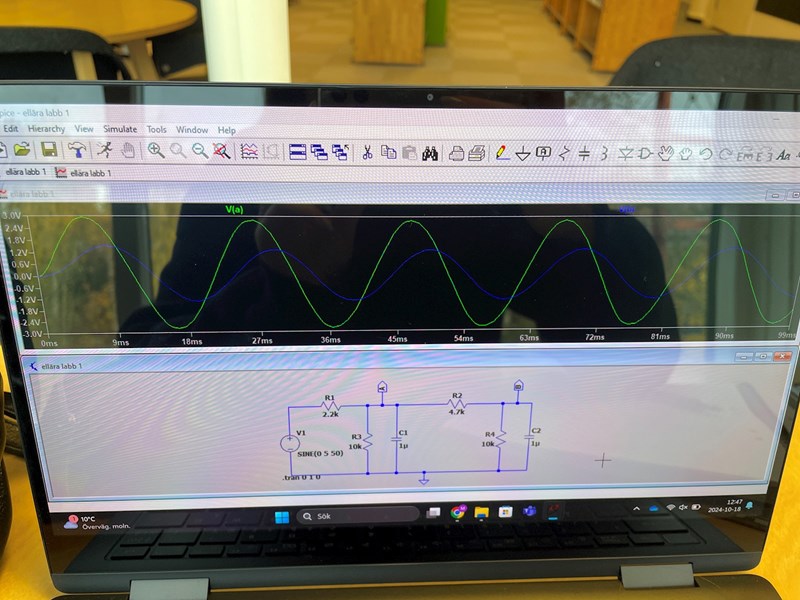

Oj ja det har du rätt i… jag förstod det som att Meg var micro men nu är det mer rimligt! Men nu får jag sinuskurvor i punkt A och B igen. Ska jag då skriva ut svaret som sinuskurvan för det jag får?

Är det spänningarna i A och B som det frågas efter? De kan ju anges som toppvärde eller RMS-värde. Toppvärde (och topp-till-topp) kan du ju få ut från plotten.

Är det rätt tänkt att

A=3V med vinkeln 0°

B=1,2V med vinkeln 0°

ThomasN skrev:

Är det spänningarna i A och B som det frågas efter? De kan ju anges som toppvärde eller RMS-värde. Toppvärde (och topp-till-topp) kan du ju få ut från plotten.

Jag ska bestämma spänningen i punkterna inklusive fasförskjutningen. Det står inget om toppvärde eller så

Aha!

Det är väl fasförskjutningen mellan A och B antar jag.
Hur lång tid är en period och hur lång tid är det mellan t.ex topparna? Hur många grader blir det?

Kan inte låta bli att komma med ett SPICE-tipps till:

Vet du hur man sätter ut "cursors" i ploten?

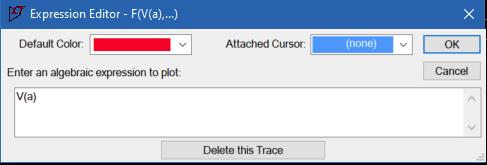

Om du högerklickar på signalnamnet i ploten, t.ex. V(a), så dyker det upp en sån här ruta:

Men pilen vid "Attached cursor" kan du välja en cursor att bindas till signalen.

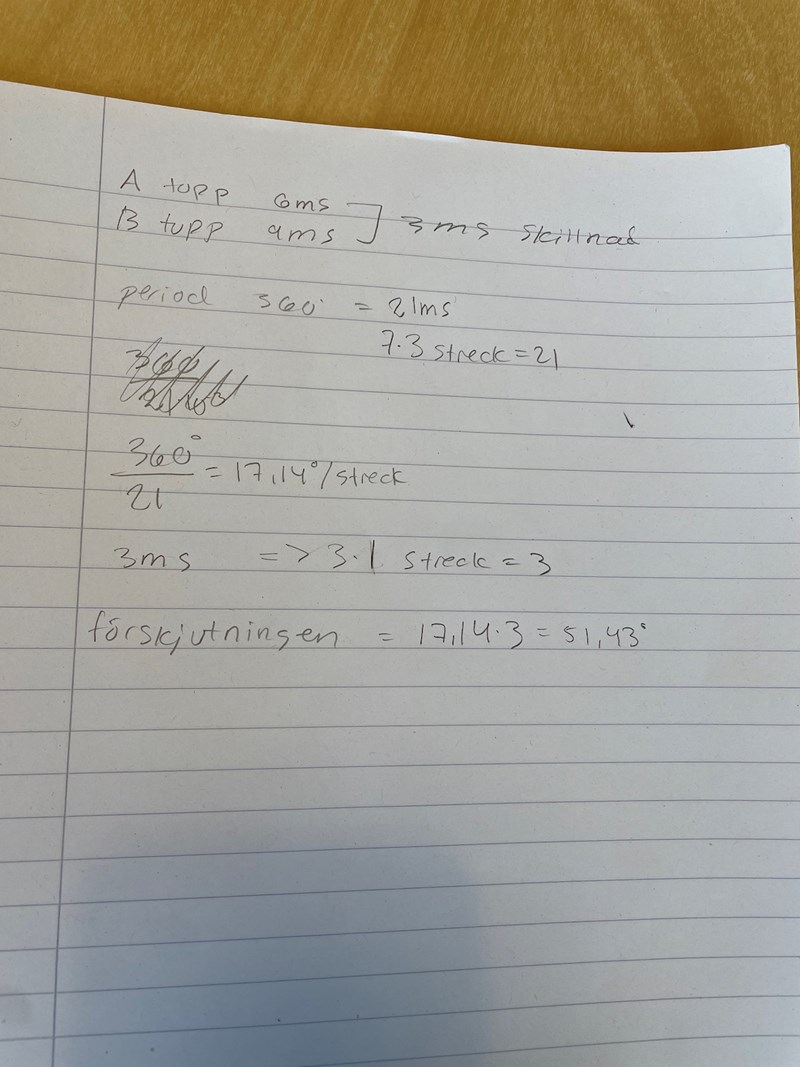

Hmm okej ja tror ja förstår ja får att A är 3V, B är 1,2V och fasförskjutningen är 51,43°

och hmm jag jag har inte använt mig av cursor. Detta är första gången jag använder LT spice och de är lite svårt då vi knappt gått igenom programmet… vad gör funktionen cursor? Jag ser att det kommer upp några sorts axlar?

Jag hänger inte riktigt med i dina beräkningar men resultatet verkar stämma.

Jag tänker så här:
Frekvensen är 50Hz, så periodtiden är 20ms. Tiden mellan topparna är 3ms.
Då blir fasförskutningen = 360 * 3/20 = 54grader

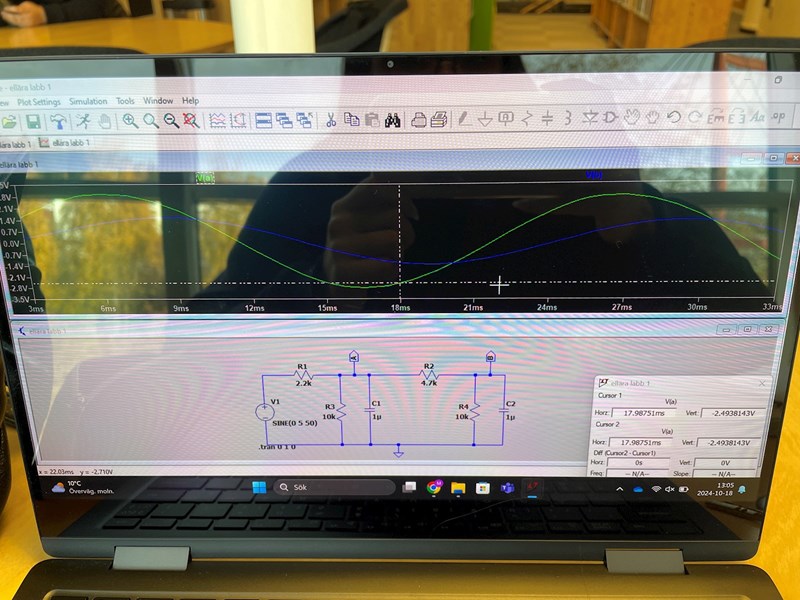

Den cursorn du fått upp på skärmen kan du ta tag i med muspekaren och flytta. I rutan nere till höger får du sedan tid och spänning. Har du två på olika ställen får du också skillnaden mellan dem.
Man kan ha båda på samma signal eller på olika signaler.

ThomasN skrev:

Jag hänger inte riktigt med i dina beräkningar men resultatet verkar stämma.

Jag tänker så här:
Frekvensen är 50Hz, så periodtiden är 20ms. Tiden mellan topparna är 3ms.
Då blir fasförskutningen = 360 * 3/20 = 54grader

Den cursorn du fått upp på skärmen kan du ta tag i med muspekaren och flytta. I rutan nere till höger får du sedan tid och spänning. Har du två på olika ställen får du också skillnaden mellan dem.
Man kan ha båda på samma signal eller på olika signaler.

Åhhh!!! Okej tack så mycket va smart verktyg!! Tack för hjälpen!!!

Ja, hela LTSpice är ett otroligt bra verktyg som används av tusentals ingenjörer världen över, inklusive mig själv. Det kan även vara en hjälp när man sitter och räknar på kretsar "manuellt". Att det är gratis gör ju inte saken sämre :-)

Här är lite om Mike Engelhardt som är eldsjälen bakom: https://en.wikipedia.org/wiki/Mike_Engelhardt
