Simulation multisim

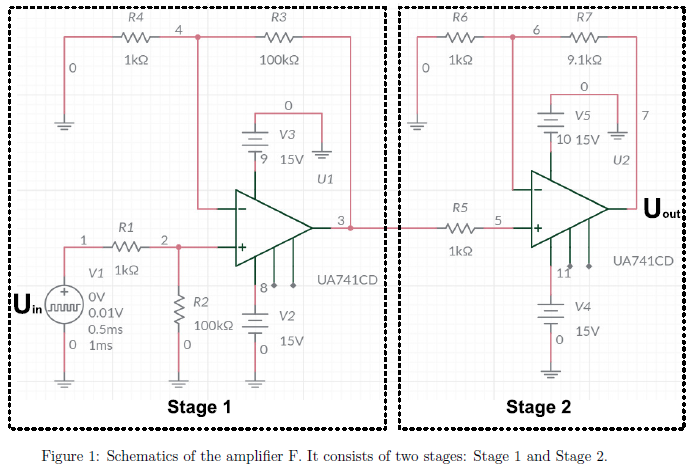

Jag har förstärkaren F nedan som består av Stage 1 och Stage 2.

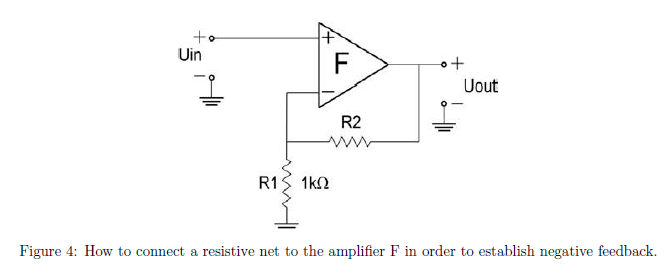

Till F ska jag koppla in följande krets, noden mellan R1 och R2 ska in på minusingången av F, och jag vet inte riktigt var den ligger?

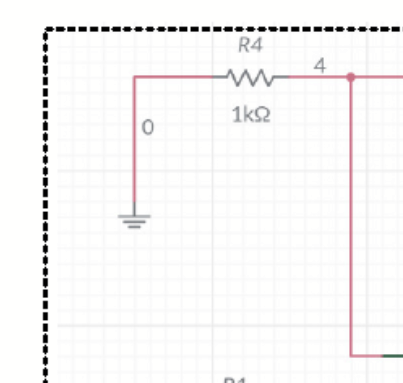

Jag tror du får lossa jordanslutningen här:
Och använda den som minusingång. In-impedansen här blir 1k så de yttre R1 och R2 bör vara mindre än så.
Cien skrev:Till F ska jag koppla in följande krets, noden mellan R1 och R2 ska in på minusingången av F, och jag vet inte riktigt var den ligger?
Står det så i dina instruktioner? Jag skulle förvänta mig att de pratade om ”den inverterande ingången” och att det skulle vara tydligt med ingången av vad precis.
Pieter Kuiper skrev:Cien skrev:Till F ska jag koppla in följande krets, noden mellan R1 och R2 ska in på minusingången av F, och jag vet inte riktigt var den ligger?
Står det så i dina instruktioner? Jag skulle förvänta mig att de pratade om ”den inverterande ingången” och att det skulle vara tydligt med ingången av vad precis.

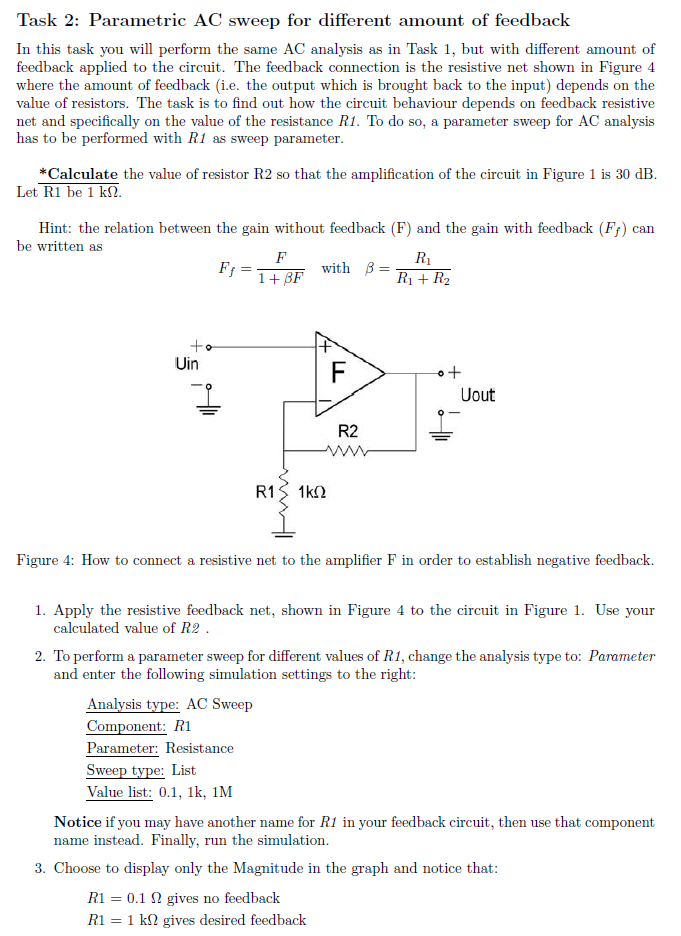

Här är hela förklaringen, lite mycket text varav jag endast postade bild tidigare:
ThomasN skrev:Jag tror du får lossa jordanslutningen här:

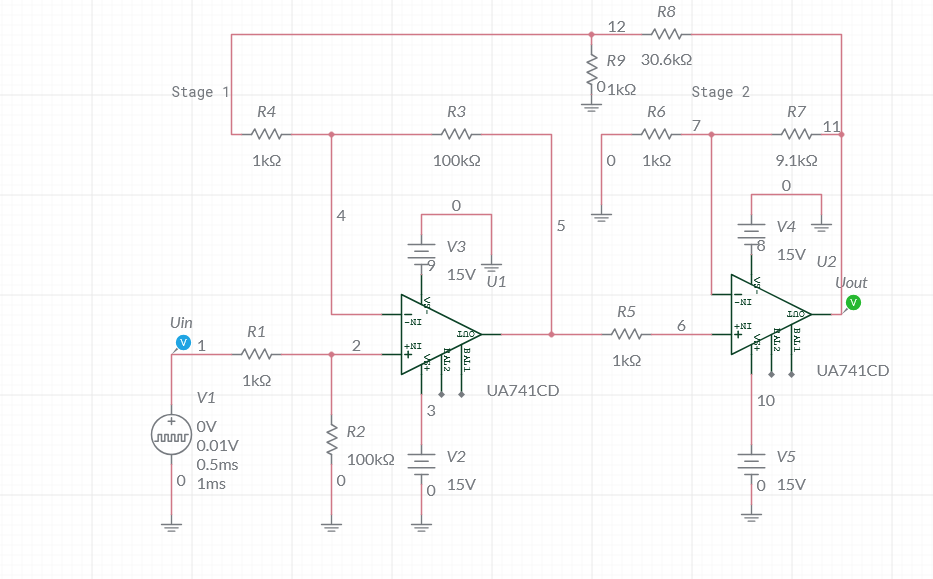

Något såhär?
Så jag tänkte mig, ja.
Jag gjorde en simulering i LTSpice och det verkar fungera.
ThomasN skrev:Så jag tänkte mig, ja.
Jag gjorde en simulering i LTSpice och det verkar fungera.
Tack ska du ha! :)
