Sign convention - shear stress

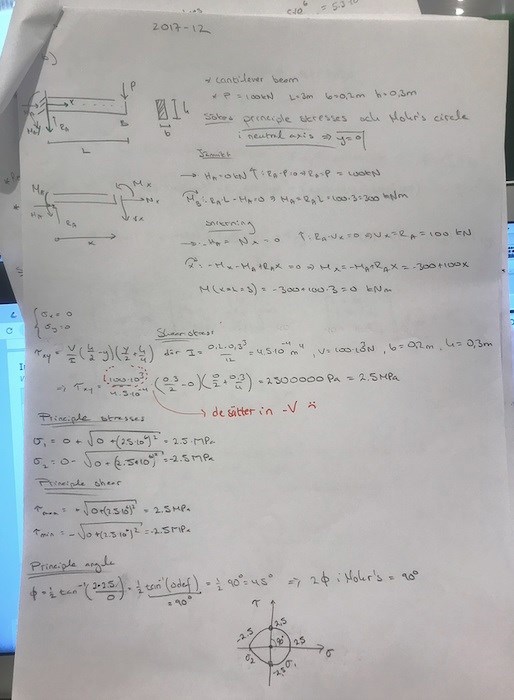

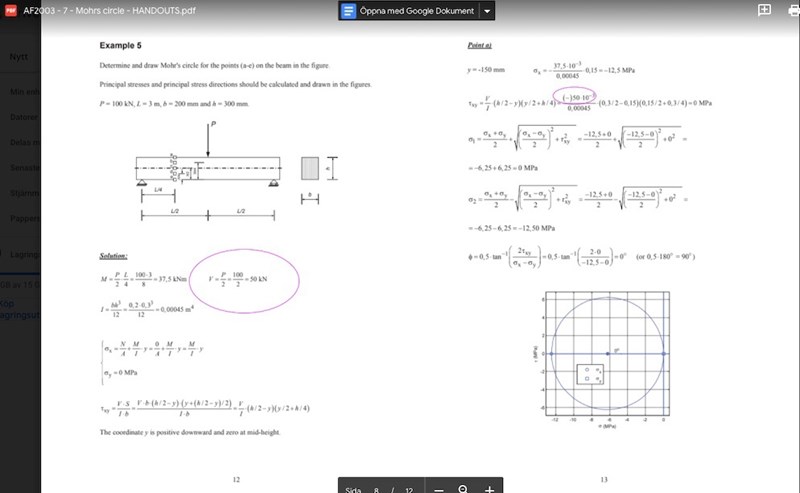

Hej! Jag har löst två uppgifter av samma typ och fått fram värden på min tvärkraft. När jag väl ska använda tvärkraften V i min "tou"-formel så sätter jag in det värde jag fick men enligt lösningsförslaget ska tvärkraften ha minustecken framför sig vid insättning i formeln. Det är fallet i exempel 5. Antar att det är samma sak som hände i den andra uppgiften eftersom jag fick tou=2.5MPa istället för -2.5MPa.
Hur ska jag tänka för att veta vad som är rätt? Plus eller minus?
Jag vet inte vad "tou"-formel betyder och lösningsförslaget är för suddigt men i deras fall är inte tvärkraften konstant.
Den är negativ till vänster om kraften och positiv till höger om kraften. Jag antar därmed att de väljer att titta på huvudspänningarna till vänster om kraften.
Ebola skrev:Jag vet inte vad "tou"-formel betyder och lösningsförslaget är för suddigt men i deras fall är inte tvärkraften konstant.
Den är negativ till vänster om kraften och positiv till höger om kraften. Jag antar därmed att de väljer att titta på huvudspänningarna till vänster om kraften.
dyyl skrev:Ebola skrev:Jag vet inte vad "tou"-formel betyder och lösningsförslaget är för suddigt men i deras fall är inte tvärkraften konstant.
Den är negativ till vänster om kraften och positiv till höger om kraften. Jag antar därmed att de väljer att titta på huvudspänningarna till vänster om kraften.

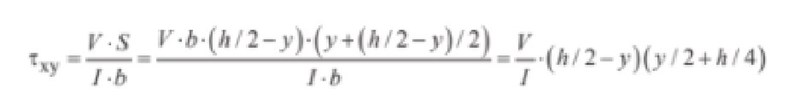

Detta är tou-formeln, och lösningsförslaget är inte viktigt i sig det viktiga är att V=50 men vid insättning i formlen ovan blev den -50
Blev och blev. Det beror som sagt på var du analyserar eftersom tvärkraften inte är konstant. Att de ens blankt skriver är bara ett misstag eller slarv från deras sida.

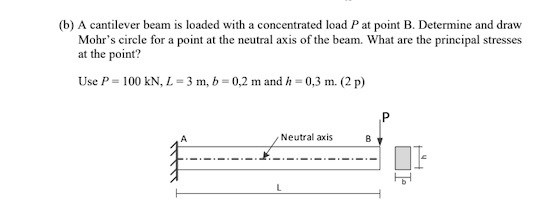

I ditt fall är den konstant i hela konsolbalken, förstår du skillnaden?
