Seriekopplade parallellkopplingar

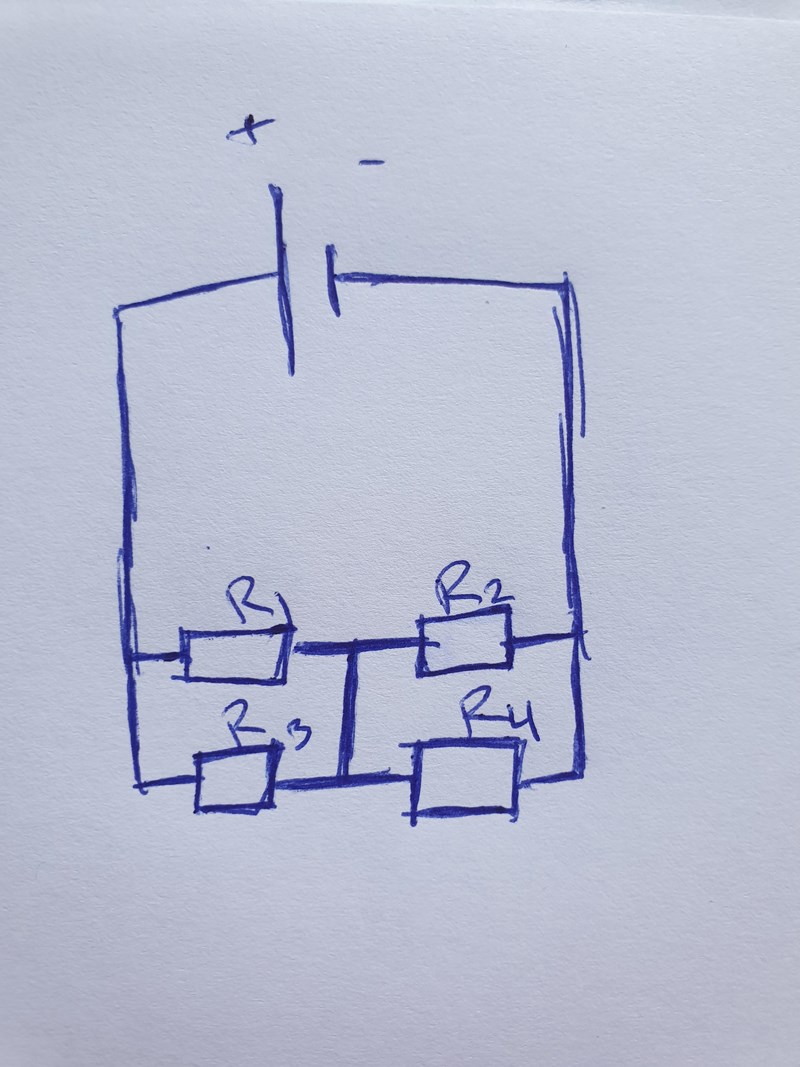

Hej, jag har en fråga som handlar om seriekopplade parallellkopplingar, såhär:
Om jag har förstått det rätt gör man kretsen enklare genom att räkna ut ersättningsresistansen som vanligt vid båda parallellkopplingarna sen addera dem som att de vore en seriekoppling. Det kan va så att jag har fattat fel. Man gör detta om man t.ex ska räkna ut hela ersättningsresistansen för kretsen.

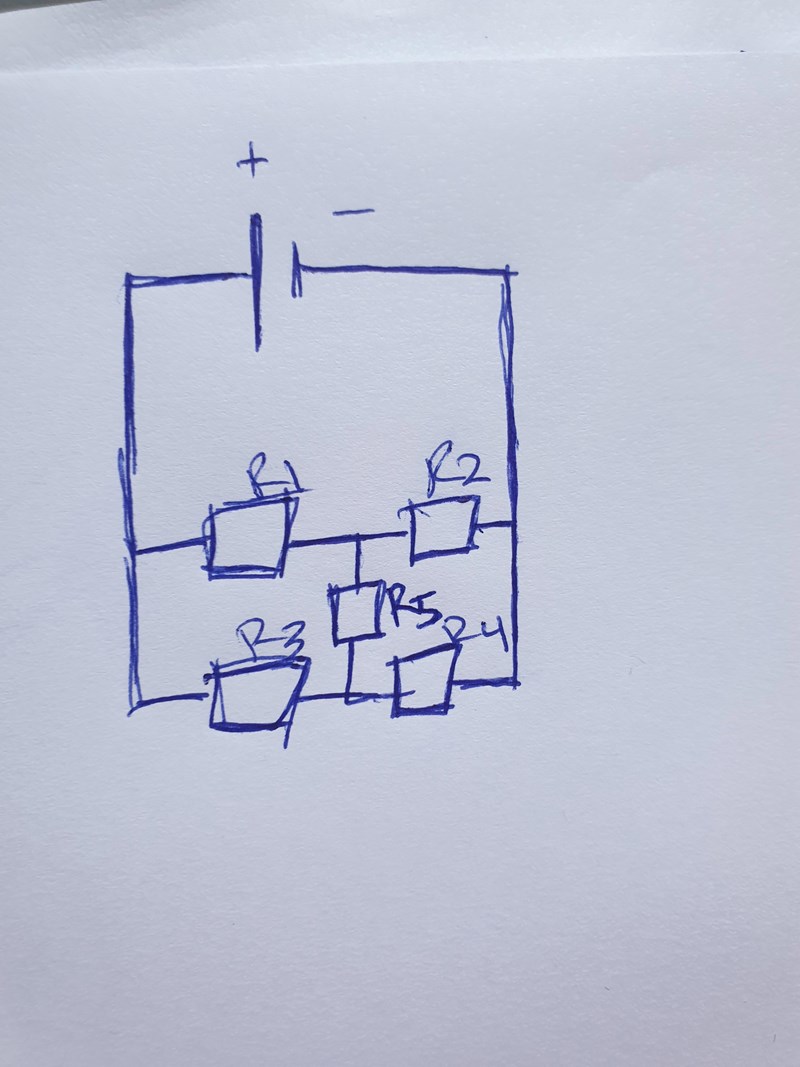

Men min fråga är hur det skulle bli om ett motstånd i kabeln som går mellan parallellkopplingarna. Såhär:
1) För att beräkna ersättningaresistansen i hela kretsen, ska man seriekoppla ersättningsresistanserna med R5? Alltså beräkna resistansen för R1/R3 och R2/R4 och sen bara addera dem ihop med R5? Eller hur gör man.
2)Hur skulle det bli om man ska räkna ut strömmen genom bron med motståndet (strömmen genom R5). Eller spänningen över det motståndet?
Som du insett blir det mycket mer komplicerat.
du kan inte göra som du föreslår i 1. R5 är inte seriekopplad med de övriga.
Om du vill beräkna spänning/ström genom R5 då är det nog enklast att potentialvandra. Och ska du hitta en ersättninsresistans så gör potentialvandring och försök teckna batterispänningen som funktion av batteriström.
