Serie- och parallellkoppling
Hej!
Jag skulle behöva lite hjälp med att hitta skillnader mellan de två kopplingar. Det jag kommer på är att, på seriekopplingen är strömmen lika genom alla komponenter i en krets och i en parallellkoppling är spänningen samma i hela kretsen. I seriekoppling om en komponent går sönder så kan ström inte passera genom de andra vilket leder till strömavbrott, men i parallellkoppling kan komponenten fortsätta fungera trots den andra är sönder. Samt att ena måste kopplas efter varandra medans den andra måste kopplas parallellt.
Har jag tänkt rätt med skillnaderna? och finns det några fler? :)
Obs: Jag tror jag kanske har blandat ihop ström med spänningen? Att det är spänningen man mäter i en seriekoppling och ström i parallellkoppling?
Tack på förhand!
Hej
Du verkar ha helt klart för dig hur serie- och parallellkoppling fungerar.
Är bara lite undrande över din sista rad. Man kan ju mäta ström på olika ställen i en parallellkoppling och spänningar i seriekopplingar. Det beror på vad man vill ha reda på.

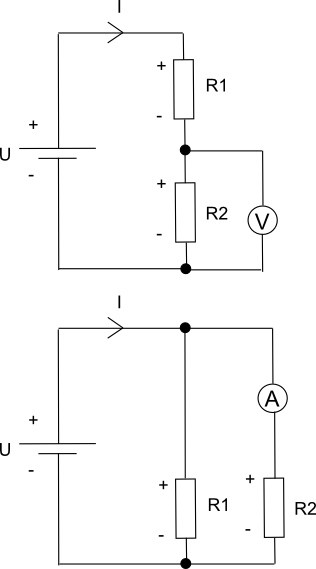

I den övre kretsen mäts spänningen över R2 och i den nedre mäts strömmen genom R2
Det jag menade va att strömmen och spänningen kan variera i kopplingarna. Jag tänkte att spänningen är densamma över hela kretsen i en parallellkoppling medans i seriekoppling kan spänningen variera. Vet inte om jag är rätt dock. :)
Jodå, i en parallellkoppling är spänningen densamma över de båda motstånden i den nedre figuren och strömmen är densamma genom motstånden i den övre figuren. Jag satte dumt nog samma beteckning på strömmen i båda fallen men så blir det inte, om R1 och R2 är samma i båda fallen.
Om R1 = R2 så blir I dubbelt så stor i parallellkopplingen och spänningen över R2 blir U/2 i seriekopplingen.
Hoppas jag inte rört till det för dig.
Hej,
Seriekoppling:
- Strömmarna genom de två komponenterna är samma.
- Spänningarna över de två komponenterna är inte samma.
- Seriekopplingen slutar att fungera om åtminstone en av komponenterna slutar fungera.
Parallellkoppling:
- Strömmarna genom de två komponenterna är inte samma.
- Spänningarna över de två komponenterna är samma.
- Parallellkopplingen slutar att fungera om båda komponenterna slutar fungera.
Men i en parallellkoppling kan väl ena komponenten fortsätta att fungera trots att den andra har gått sönder? Tex om vi har två stycken lampor och ena går sönder, så kan den andra fortsätta fungera trots att ena är trasig? eller har jag fel? :)
Tack så mycket för hjälpen! :D
birdbox21 skrev:Men i en parallellkoppling kan väl ena komponenten fortsätta att fungera trots att den andra har gått sönder? Tex om vi har två stycken lampor och ena går sönder, så kan den andra fortsätta fungera trots att ena är trasig? eller har jag fel? :)
Tack så mycket för hjälpen! :D
Parallellkopplingen som helhet fortsätter att fungera, ja.
Ok, tack för hjälpen! :D
