Sekvenskretsar (2)
Mitt lösningsförslag:

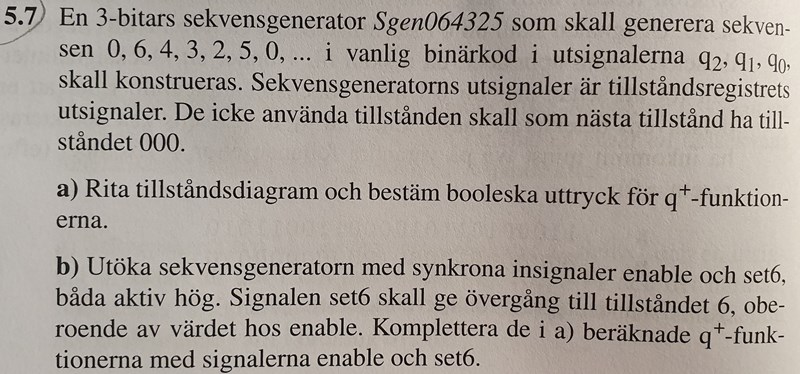

Jag kan förmodligen lösa med enable men set6 förstår jag inget av. Vägledning uppskattas på 5.7b)!
Här går de igenom denna uppgift rätt bra: Digitalteknik lösningar
Jag ser PDF:n som bra i helhet men förstår inte hur de lägger till set6. Går det att rita upp det som ett karnaughdiagram? Jag försöker men kan fortfarande inte förstå hur man kommer fram till en lösning. Lösningen står i ett uttryck som ser ut att kunna skrivas utifrån ett karnaughdiagram, så det bör ju gå, men hur jag får fram det, det vet jag inte.
På sidan 3 finns en fotnot som säger:
Den alternativa lösningen är såklart också möjlig men då måste alla signaler RST;Q utgöra
insignaler till det följande minimeringssteget. RST blir en signal som letar sig in i uttrycken
på ett sätt som kan göra, även de minimerade, uttrycken större. Prova även denna lösning!
Denna fotnot gäller uppgift 5.5 och reset, men det samma gäller enable och set6.
Det är alltså fullt möjligt att använda karnaughdiagram men det blir nog mindre enkelt. Det är helt enkelt inte rätt verktyg.
Men testa! Gör ett diagram med allt som insignaler. Vilka signaler som står var är nog en smaksak, jag hade nog börjat med a,b,c på ena sidan och Enable,set6 på den andra. Eller kanske bara ab på ena sidan och c, Enable,set6 på andra? Som sagt, en smaksak.
I detta fall tycker jag att det är klart enklare att lägga till Enable och set6 efteråt. Som pdf-lösningen gör. De skriver kort om att liknande signaler är 'globala' vilket kanske är ett lite konstigt uttryck, men det hjälper att tänka så.
