Sätta ut "prickar" i transformatorkrets

Har lite svårt att förstå hur man skall sätta ut "prickar" i transformatorkretsar där dessa inte anges. Hittar inget mönster i deras placering...

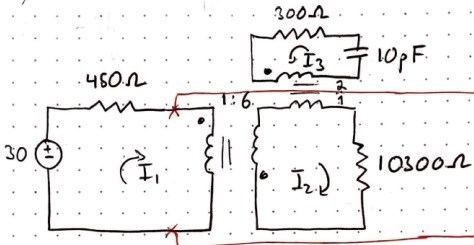

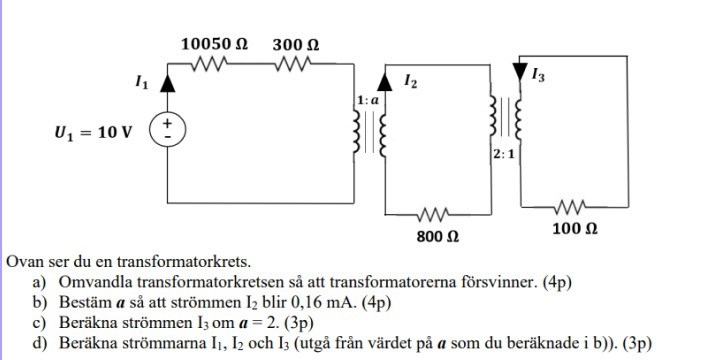

Uppgiften att lösa är:

Målet är alltså att använda följande från formelbladet:

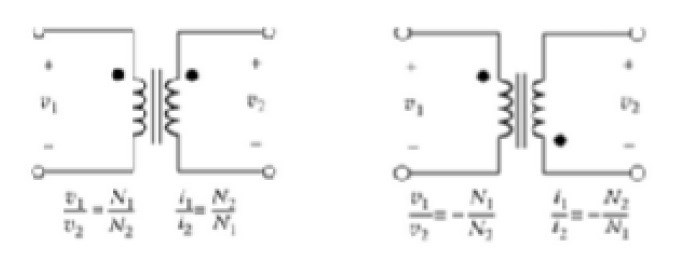

Men jag förstår ej hur man avgör + och - på spolarna, eftersom strömmen verkar kunna gå in i + och ut från - utifrån andra uppgifter/lösningsförslag. Exempelvis är pricken vid + på ena spolen här, och vid - på den andra:

(Varför kallar man + den sidan där strömmen går in på vänstra sidan? Ström går väl åt -?)

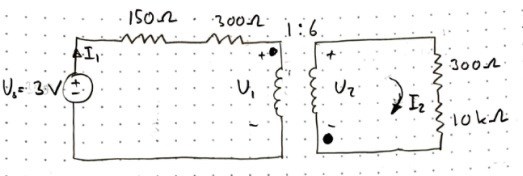

Här sitter alla prickar där strömmen först når spolarna, men av överstående bild verkar detta inte alltid gälla?
