Sammansatta strukturer, kraftjämnvikt

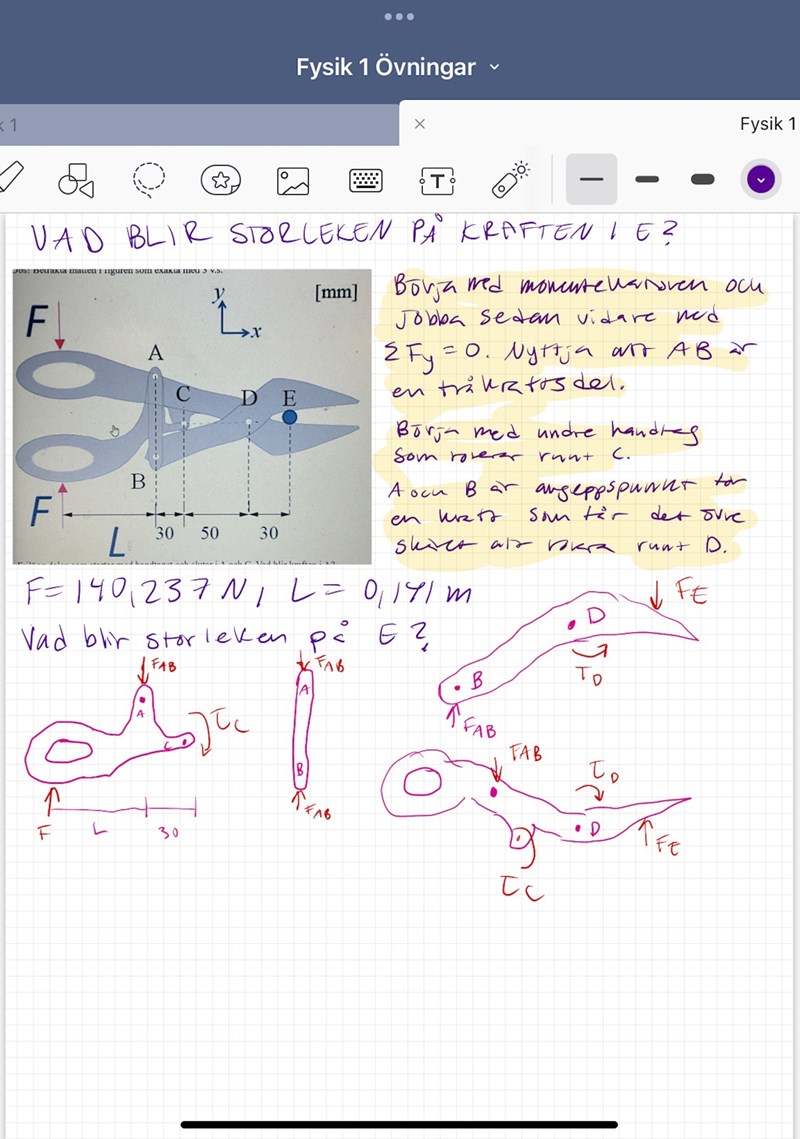

"Plåtsaxen som visas i figuren kan användas för att klippa av ståltråd. Kraften F = 140,237 N anbringas på tångens handtag som ligger på avståndet L = 0,141 m från den första leden. Saxen består av 4 leder: A, B, C och D. Ståltråden illustreras i E. Leden A är ej ihopkopplad med det övre handtaget.Obs! Betrakta måtten i figuren som exakta med 3 v.s.
Vad blir storleken på kraften i E? Alltså kraften mellan plåtsaxen och ståltråden"
Jag blir tokig. Förstår verkligen inte hur jag skall gå tillväga, eller knappt hur bitarna samspelar så jag vet inte riktigt hur jag skall frilägga heller. Har försökt göra en friläggning, vet inte om den stämmer men vet inte hur jag skall gå tillväga därefter. Snälla, om någon kan ge något tips om hur jag skall göra, eller om jag måste ändra i min friläggning osv, hade vart jätteuppskattat. Jag är fast.
Jag tror det räcker med ett antal momentekvationer.
Laguna skrev:Jag tror det räcker med ett antal momentekvationer.
Hej! Ja det gör det säkert, men eftersom jag bara har en kraft given så tycker jag ändå de känns jättesvårt. Försökte ställa upp en ekvation för biten med F, Fab, och Fc men de blev helt kaos, har ju två okända. Och jag tänkte att eftersom Fab är kraftpar tar de ut varandra och därav kan jag inte ställa upp någon bra ekvation för dem.
Sedan så skall den ju trycka ner i E, så jag tänkte att jag inte kan sätta hur mycket saker som helst till noll heller. Den är ju inte fullt i jämvikt. Har du några mer tips hade de vart jätteuppskattat.
Jag tycker det råder jämvikt.
Medan man bara trycker på handtaget och tråden inte har gått av än så rör sig inget.
