Sammansatta Strukturer

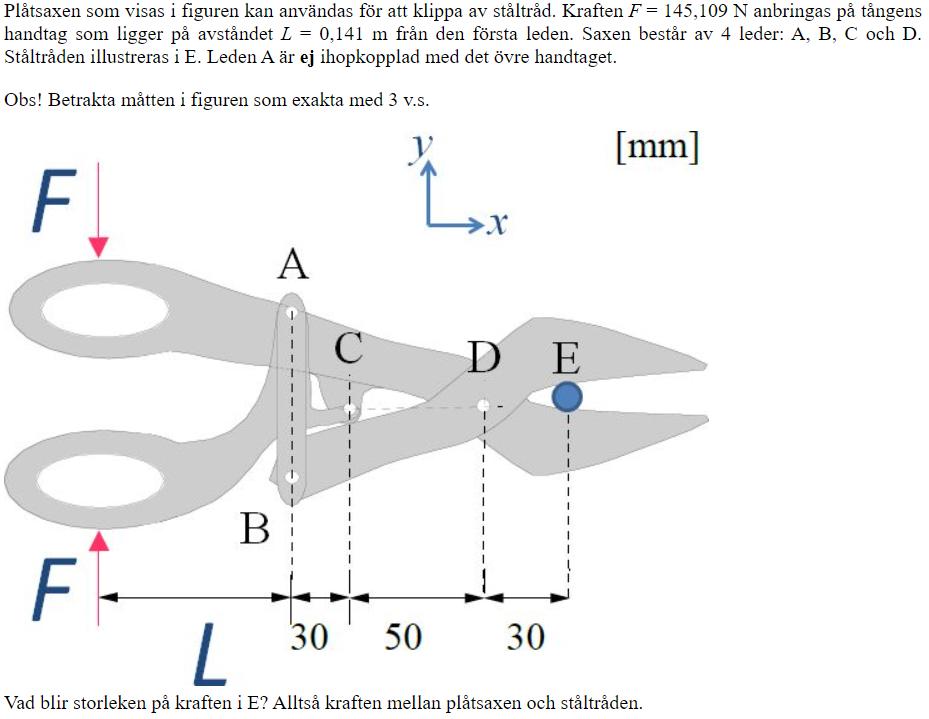

Jag behöver hjälp med hur jag skall tänka vid friläggning av följande uppgift.
Det jag vet är att E påverkas av två krafter, en y-led som är positiv och en i y-led som är negativ.
Efter jag frilagt tror jag att jag skall ta Momentjämnvikt (M) i y-led:
D antar jag påverkas av två krafter (en y-led som är positiv och en i y-led som är negativ). Men är inte säker på hur jag frilägger A,B och C.
Stycka strukturen och frilägg delarna.
Börja förslagsvis med övre handtaget, lägg upp en bild på din friläggning här.
Tillägg: 1 okt 2021 15:11
Efter jag frilagt tror jag att jag skall ta Momentjämnvikt (M) i y-led:
Hur exakt tar du momentjämvikt i y-led för krafter i y-led? Vet du vilken riktning ett kraftmoment har?
Ebola skrev:Stycka strukturen och frilägg delarna.
Börja förslagsvis med övre handtaget, lägg upp en bild på din friläggning här.
Tillägg: 1 okt 2021 15:11
Efter jag frilagt tror jag att jag skall ta Momentjämnvikt (M) i y-led:
Hur exakt tar du momentjämvikt i y-led för krafter i y-led? Vet du vilken riktning ett kraftmoment har?

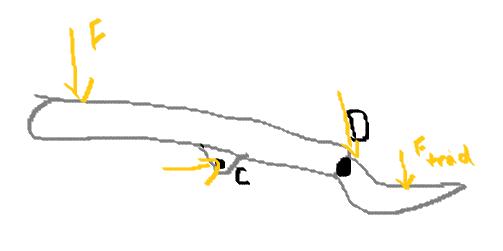

Såhär för övre?
Vad menar du?
Du förstår nog att kraften i C är fel om du tänker efter lite.
Fortsätt med resten, du ser här nu att du har för många okända så du måste stycka och frilägga hela strukturen! Nästa steg kan vara nedre handtaget kopplat med A och C följt av länken AB för att avsluta med knips-delen BDE.
Ska kraften på C vara under från, positiv y-led?
