Samma spänning motstånd kopplad till kondensatorn
Hej!
Jag har märkt i ett par uppgifter att tex spänningen hos ett motstånd som är parallellkopplad med kondensator är samma som kondensatorn spänningen och ifall det är en i serie vid sidan . Är det alltid så?
Jag förstår inte riktigt vad du menar. Kan du rita?
ThomasN skrev:Jag förstår inte riktigt vad du menar. Kan du rita?

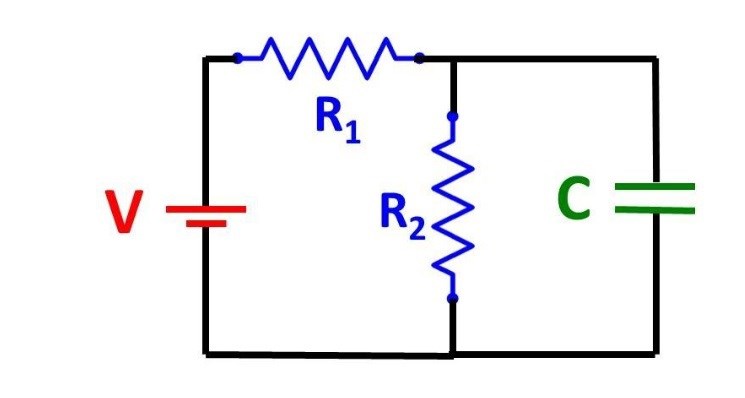

Ja jag ritar istället.
Ja, det samma spänning över R2 och C. Vad denna spänning blir beror på R1, R2 och V
Det gäller alltid att parallellkopplade komponenter har samma spänning.
ThomasN skrev:Ja, det samma spänning över R2 och C. Vad denna spänning blir beror på R1, R2 och V
Det gäller alltid att parallellkopplade komponenter har samma spänning.
Jag vet att parallella komponenter har alltid samma spänning. Vad menar du att det beror på vad R1, R2 och V är?
Det blir spänningsdelning:
Jag har inte tagit hänsyn till uppladdning av C utan räknar på tillståndet "efter lång tid".
Men även vid upp- och urladdning kommer spänningen att vara densamma över R2 och C
ThomasN skrev:Det blir spänningsdelning:
Jag har inte tagit hänsyn till uppladdning av C utan räknar på tillståndet "efter lång tid".
Men även vid upp- och urladdning kommer spänningen att vara densamma över R2 och C
Jaa men om vi har tex ett värde på R1 och R2 och sedan spänningskällans spänning given U. Då kan man ju räkna spänningen över R2 med hjälp av kirchoffslag dvs om vi vet strömmen i kretsen då använder vi bara U =R1*I. Men ibland så är ej strömmen angiven och det blir svårt att få fram spänning över R2 som är lika som kondensatorn..
Om vi börjar med en urladdad kondensator så får vi U = R1*I precis efter vi slår på spänningen.
Spänningen UR2C börjar på noll och stiger sedan med tiden när kondensatorn laddas upp. Den kommer "efter lång tid" att stanna på spänningen som ges av spänningsdelningen med R1 och R2.
ThomasN skrev:Om vi börjar med en urladdad kondensator så får vi U = R1*I precis efter vi slår på spänningen.
Spänningen UR2C börjar på noll och stiger sedan med tiden när kondensatorn laddas upp. Den kommer "efter lång tid" att stanna på spänningen som ges av spänningsdelningen med R1 och R2.
Vad menar du med att spänning slås på? När kondesaton är o laddad är spänningen Uc=0 och jag antar att det är då spänningskällan ej är påslagen. När den är påslagen då går all ström till R1 som får en viss spänning med hjälp av ohms lag förutsatt att spänningskällan spänning är given i uppgiften. Skillnaden mellan spänningen över R1 och spänningskällans spänning är det som är kvar till R2 och kondensatorn

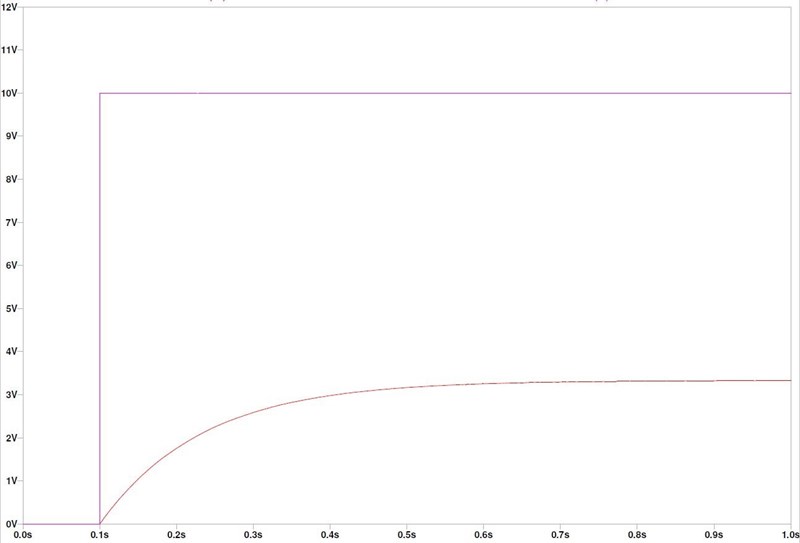

Spänningen är inte konstant när kondensatorn laddas upp. Den ändas med tiden. Här är en simulering..jpg?width=800&upscale=false)
I detta fallet är R1 = 2kohm, R2 = 1kohm och C = 220uF. Den violetta kurvan (övre) är spänningen V och den röda (nedre) är spänningen över R2 och C.
Vid tiden 0.1s blir V = 10V. UR2C stiger upp till spänningen V * R2/(R2 + R1) = 3.33V.
Detta är kanske överkurs. Jag vet inte om uppladdningsförloppet i R-C kretsar ingår i Fysik2.
ThomasN skrev:Spänningen är inte konstant när kondensatorn laddas upp. Den ändas med tiden. Här är en simulering.
I detta fallet är R1 = 2kohm, R2 = 1kohm och C = 220uF. Den violetta kurvan (övre) är spänningen V och den röda (nedre) är spänningen över R2 och C.
Vid tiden 0.1s blir V = 10V. UR2C stiger upp till spänningen V * R2/(R2 + R1) = 3.33V.Detta är kanske överkurs. Jag vet inte om uppladdningsförloppet i R-C kretsar ingår i Fysik2.
Nej men på basåret läser vi detta.
