RL krets med switch

Hej,

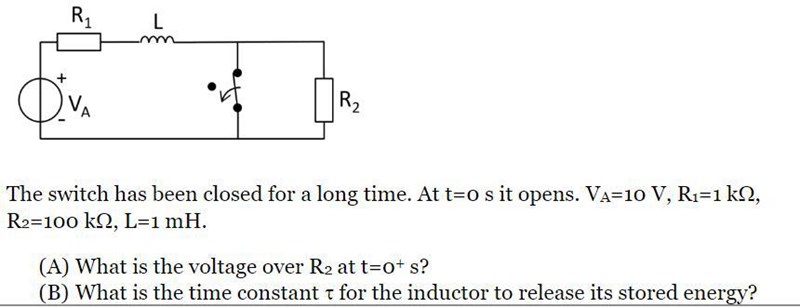

Jag sitter med denna uppgift:

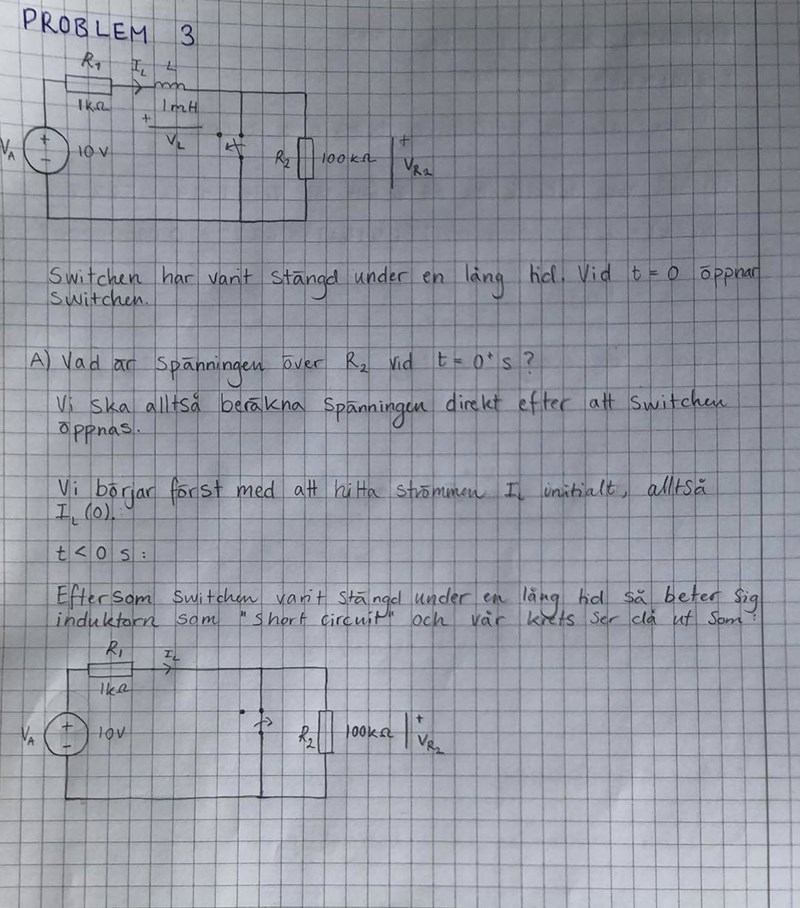

Detta är hur långt jag kommit i uppgiften:

Jag har fastnat i ifall jag ska betrakta R2 som en del av kretsen när jag ska beräkna IL(0). För jag tänker att induktorn leder strömmen och att det inte är någon förändring i strömmen, vilket leder till att spänningen över induktorn är 0 V -> så induktorn beter sig som en "short circuit". Däremot är jag lite förvirrad hur jag ska betrakta R2 här? Ska den tas med när jag ska beräkna strömmen eller ska jag tänka I(0) = VA/R1?



Tack på förhand!

Affe Jkpg 6630
Postad: 6 maj 2020 13:50

t = t0- :  IL = VA / R1

En induktans kan betraktas om en slags tröghet i en elektrisk krets.
Omedelbart efter att switchen öppnas, så flyter därför samma ström som vid t = t0-

t = t0+ : UR2 = R2 * (VA / R1)

Kretsen påminner om hur man i äldre fordon har s.k. brytarspetsar och induktans, för att skapa gnista i ett tändstift.

Nilo 96 – Fd. Medlem
Postad: 6 maj 2020 13:57 Redigerad: 6 maj 2020 14:00

Hej Affe,

Så jag tänkte alltså rätt, när switchen varit stängd under en lång tid?

Men om man ska tänka sedan när switchen öppnar, alltså IL(∞), ska man då tänka bort R2 i kretsen?

Jag försöker tänka enligt denna formel: IL(t) = IL(∞) + [IL(0) - IL(∞)]e^-t/(L/R).

Jag försöker tänka steg för steg för att lära mig :)

Nilo 96 – Fd. Medlem
Postad: 6 maj 2020 14:00 Redigerad: 6 maj 2020 15:08

Jag förstod tillslut, tack! :)
