Ritning elschema

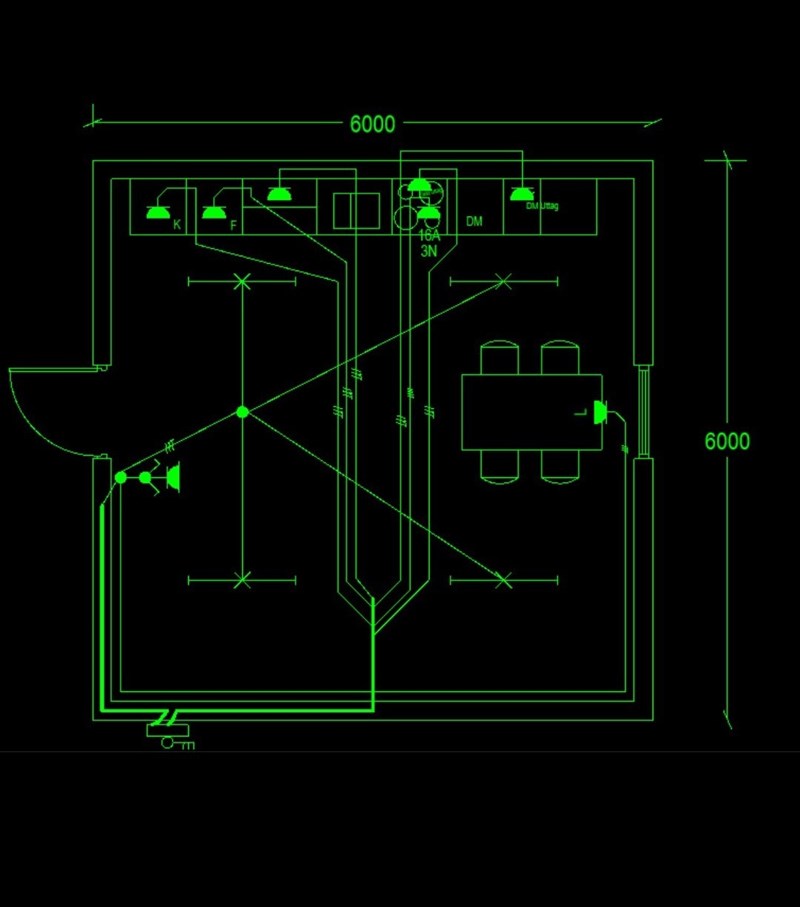

Hej, jag håller på med ett skolarbete där jag ska rita ett elschema.
Jag undrar om någon kan ge förslag eller berätta för mig om jag tänkt rätt.
Uppgiften:
Du skall rita in strömställare, belysning och uttag samt ledningar på ritningen.
Installationen utförs enligt gällande standard och ska bestå av matningar till köksutrustning samt allmänbelysning.
Infälld installation med flexrör med fördragen ledning.
Standard för var och på vilken höjd strömställare och uttag skall placeras, hittar du i marginalen till vänster på kurssidan.
Tack :)
Det verkar vara en intressant och säkert också mycket lärorik uppgift.
Innan du kommer för långt med installationen tycker jag du måste ha en uppfattning om hur elcentralen med automatsäkringar och jordfelsbrytare skall vara vara disponerad, dimensionerad och placerad. Var sitter den? Utvändigt på nedre väggen verkar elmätaren med huvudsäkringar sitta, men centralen med finsäkringar skall väl finnas inomhus?
